Прямолинейный прецизионный двухкривошипный пресс (160-630 тонн)

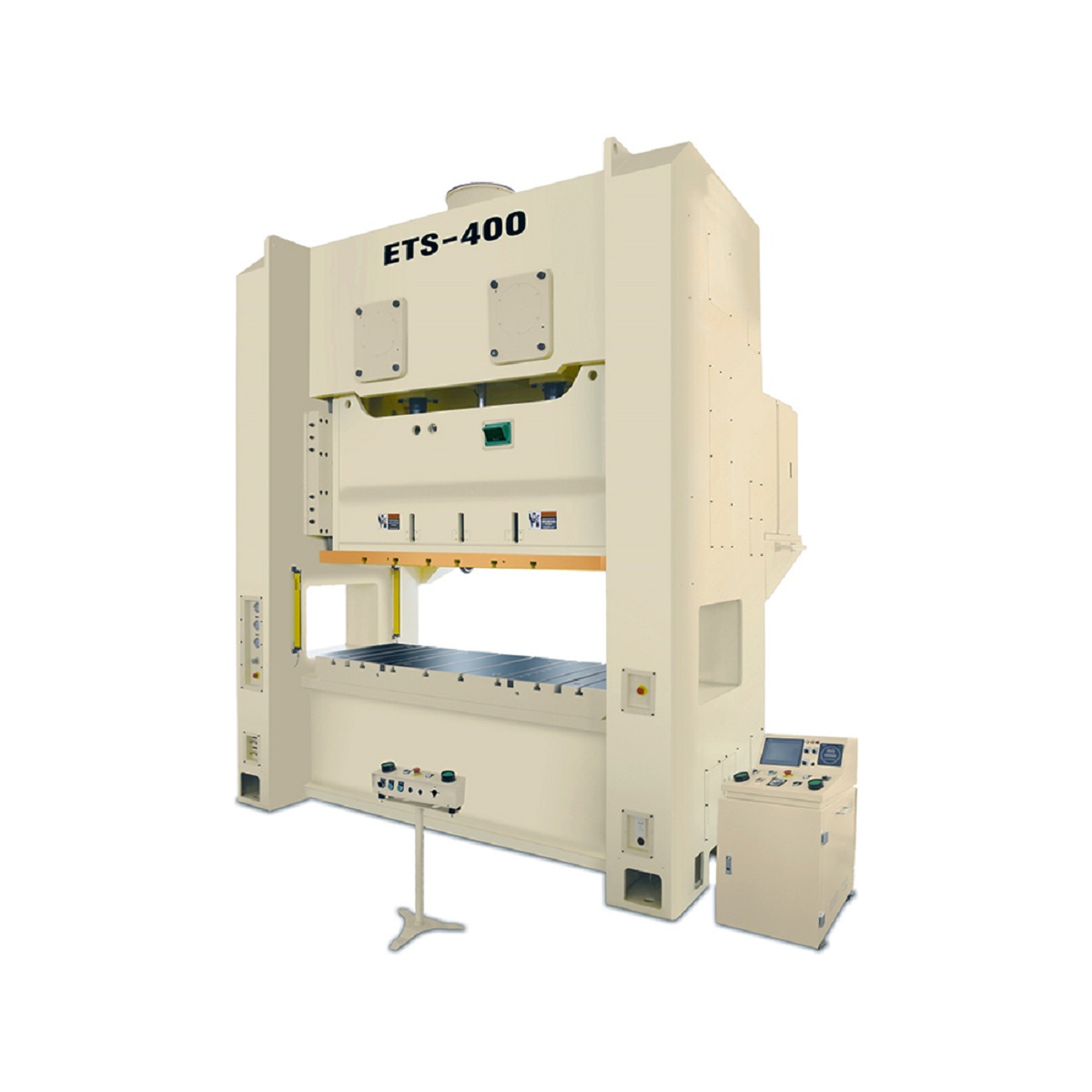

aek прямой боковой прецизионный двухкривошипный пресс img2

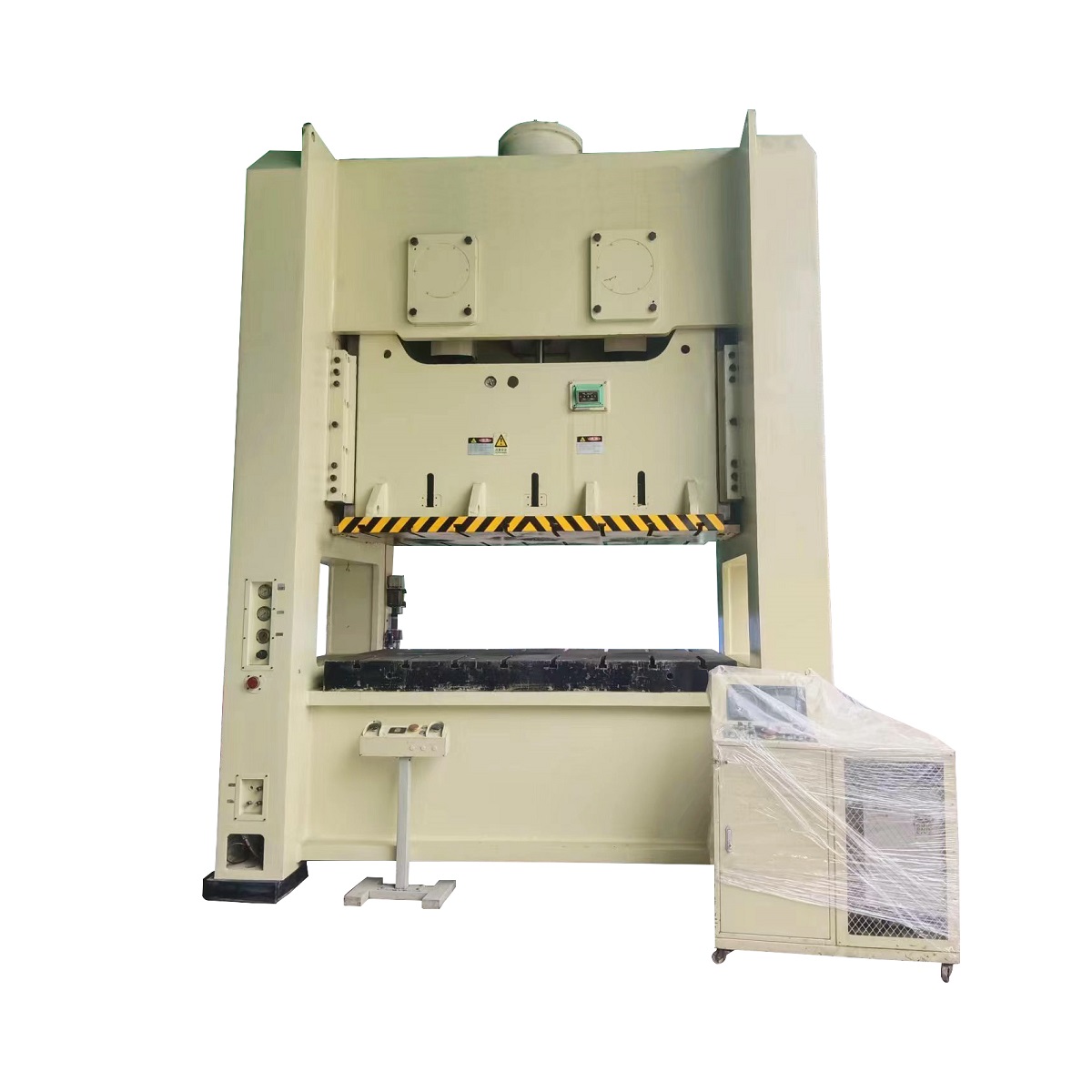

aek прямой боковой прецизионный двухкривошипный пресс img4

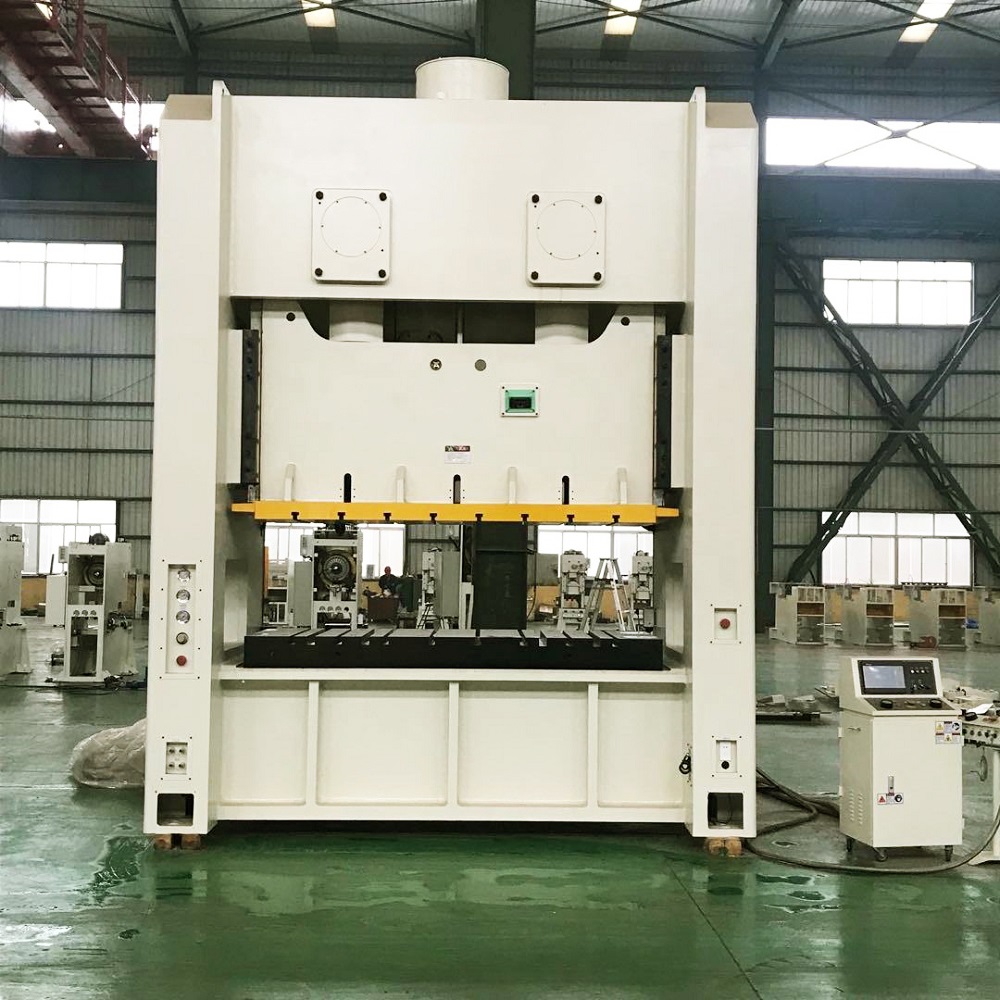

aek прямой боковой прецизионный двухкривошипный пресс img3

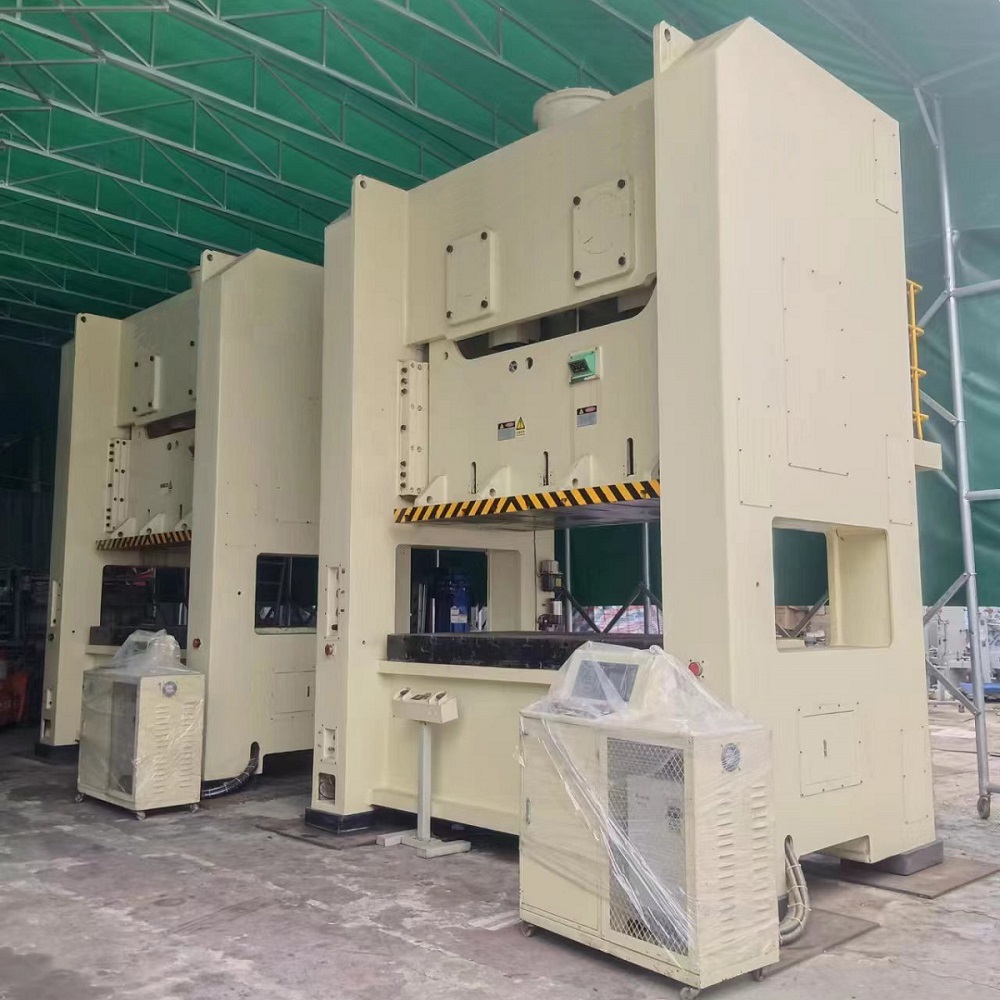

aek прямой боковой прецизионный двухкривошипный пресс img1
aek прямой боковой прецизионный двухкривошипный пресс img2
aek прямой боковой прецизионный двухкривошипный пресс img4
aek прямой боковой прецизионный двухкривошипный пресс img3
aek прямой боковой прецизионный двухкривошипный пресс img1

Номер модели: Серия двухкривошипных прессов AEK Straight-side

$7000.00$6500.00
(Справочная цена)

Серия AEK-ETS Прямолинейный прецизионный двухкривошипный пресс доступен в емкостях от 160T до 630TЭта система штамповки и штамповки предлагает 30% экономия энергии и есть ИСО/СЕ проверенный.

  • Механизм зубчатой передачи: Оснащен цилиндрической зубчатой передачей, изготовленной из высокопрочной легированной стали с точной термообработкой.
  • Кривошип, шестерня и соединительная штанга:Твердое оксидирование и фрезерование для обеспечения превосходных механических характеристик и долговечности.
  • Система сцепления/тормоза: Надежная, высокоинтенсивная система с двойным электромагнитным клапаном и защитой от перегрузки для безопасной и точной работы.
  • Готовность к автоматизации: Разработан для бесшовной интеграции в автоматизированные и линейные производственные системы, повышая эффективность и производительность.
Отправить запрос сейчас

Избранные видео

Прямой боковой прецизионный двухкривошипный пресс 160-630 тонн Видео

Прямолинейный прецизионный двухкривошипный пресс 160-630 тонн

Видео пресса для штамповки с прямой двухкривошипной головкой

Прямосторонний двухкривошипный штамповочный пресс

Специальная прямолинейная двухкривошипная пресс-машина

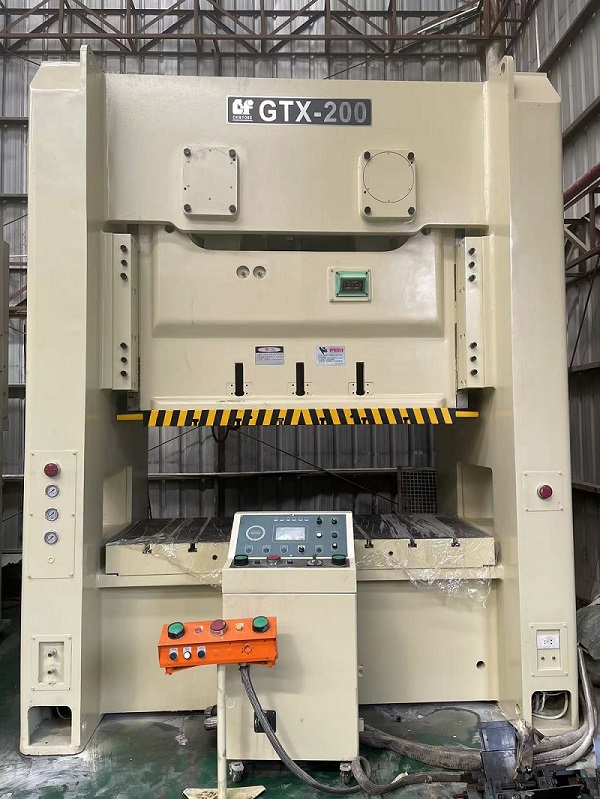

2-точечный жим с прямой стороны рукоятки

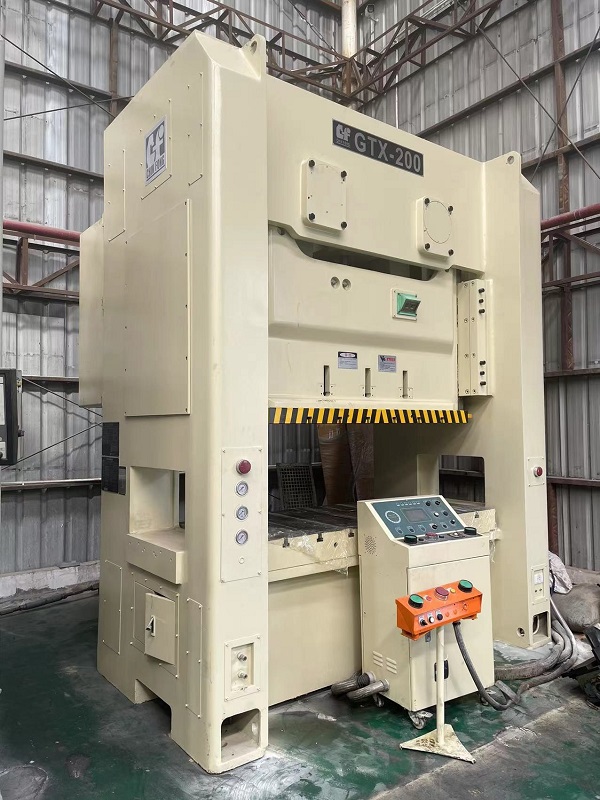

Пресс штамповочный металлический двухкривошипный закрытого типа aek

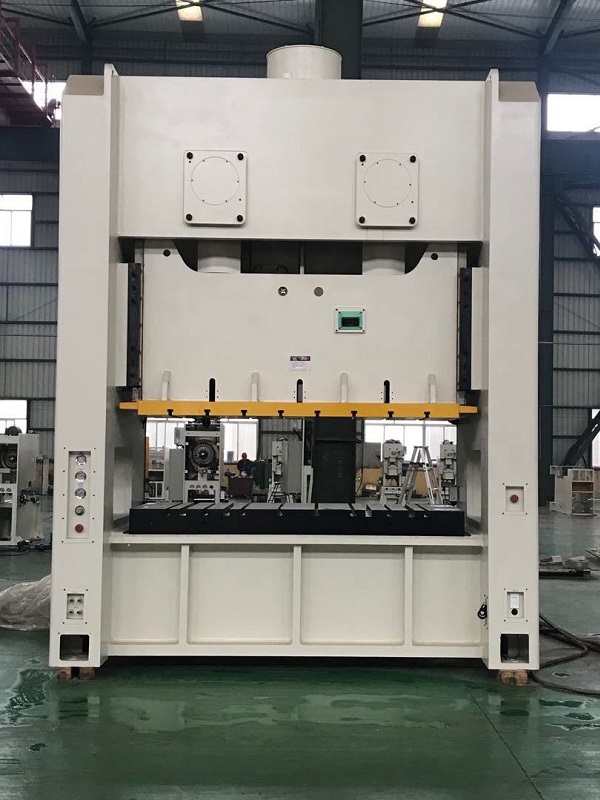

пресс закрытого типа с двойным коленчатым валом и стальной рамой

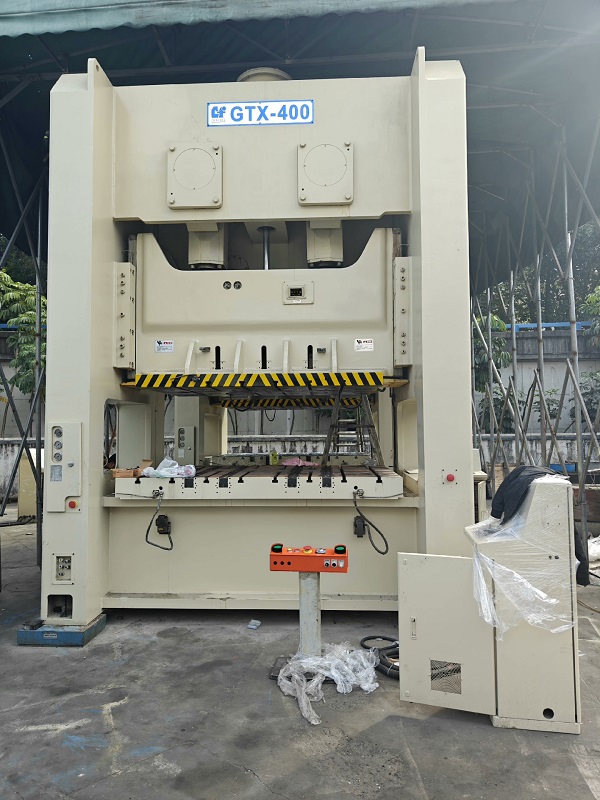

пресс штамповочный двухкривошипный закрытого типа
прямой боковой двухкривошипный пресс
прямой двухкривошипный штамповочный пресс
прямой боковой двухвальный силовой пресс

Деталь пресса с прямой двухкривошипной головкой

система защиты от перегрузки 2
световые барьеры для безопасности
электрический шкаф хост-системы
столешница из кованой стали

Дополнительная система кормления:

  • 3-в-1: размотка, выпрямление и подача
  • 2-в-1: разматывание и выпрямление
  • Разматыватель, сервоподатчик, податчик листов и роботы, охватывающие большую часть потребностей в подаче металла при штамповке.
3 в 1 сервопривод подачи металла подача размотка2
3 в 1 nc подача размотка

Стандартная конфигурация:

  • Гидравлическое устройство защиты от перегрузки
  • Индикатор угла поворота коленчатого вала
  • Механические антивибрационные ножки
  • Устройство управления с сенсорным экраном
  • Устройство регулировки электрического слайдера
  • Прилавок
  • Устройство обнаружения неправильной подачи бумаги
  • Электрическая система смазки
  • Электрический индикатор высоты штампа
  • Соединитель источника воздуха
  • Устройство реверсирования главного двигателя
  • Устройство для освещения штампа
  • Устройство балансировки ползуна и матрицы
  • Вторичное устройство защиты от падения
  • Фотоэлектрическое защитное устройство
  • Высокочастотная закалка направляющих рельсов ползуна
  • Электронный кулачковый переключатель
  • Устройство для продувки воздухом
  • Инвертор
  • Прецизионная шлифовка

Дополнительная конфигурация:

  • Устройство для подачи воздуха под давлением
  • Автоматическая система подачи (фидер, стеллаж для материала, выпрямитель)
  • Система быстрой смены штампов (подъемник штампов, зажим штампов или устройство перемещения штампов)
  • Ножной педальный переключатель
  • Верхнее пробивное устройство для ползуна

Выбор материала для штампов

D2, SKH-9, SKD11, A3, SKD61 – высококачественные материалы для прочных и высокопроизводительных штампов.1 000 000 до 3 000 000 снимки – Длительная производительность для крупносерийного производства.

  Типы штампов

  • Штамповочные пресс-формы
  • Штампы для пробивки отверстий
  • Формы для листового металла
  • Прогрессивные штампы
  • Терминальные плашки
  • Одинарные или двойные матрицы
  • Индивидуальные штампы, изготовленные по индивидуальному заказу для ваших деталей.
пресс-форма с прямой стороной3
пресс-форма с прямой стороной2
пресс-форма с прямой стороной
Модель АЕК-ЕТС-160 АЕК-ЕТС-160 АЕК-ЕТС-200 АЕК-ЕТС-200
Тип Тип S Тип Н Тип S Тип Н
Мощность (тонн) 160 160 200 200
Положение силы удара (мм) 6 6 6 3
Ход (мм) 180 130 250 150
Частота гребков (уд/мин) 30-55 40-85 20-50 35-70
Макс. высота закрытия (мм) 450 400 500 450
Диапазон регулировки ползунка (мм) 100 100 120 120
Размер верхней платформы (мм) 1600×650 1600×650 1850×750 1850×750
Размер нижней платформы (мм) 1800×760 1800×760 2200×940 2200×940
Боковое отверстие (мм) 700×450 700×450 900×600 900×600
Главный двигатель (кВт × полюса) 15×4 15×4 18,5×4 18,5×4
Двигатель регулировки ползунка (кВт × полюса) 1×4 1×4 2×4 2×4
Давление воздуха (МПа) 0.6 0.6 0.6 0.6
Точность пробивки GB/JIS класс 1 GB/JIS класс 1 GB/JIS класс 1 GB/JIS класс 1



Модель АЕК-ЕТС-250 АЕК-ЕТС-250 АЕК-ЕТС-300 АЕК-ЕТС-300
Тип Тип S Тип Н Тип S Тип Н
Мощность (тонн) 250 250 300 300
Положение силы удара (мм) — — — —
Ход (мм) 280 180 300 180
Частота гребков (уд/мин) 20-40 30-60 20-40 30-50
Макс. высота закрытия (мм) 550 450 550 450
Диапазон регулировки ползунка (мм) 120 120 120 120
Размер верхней платформы (мм) 2100×900 2100×900 2100×900 2100×900
Размер нижней платформы (мм) 2500×1000 2500×1000 2500×1000 2500×1000
Боковое отверстие (мм) 900×600 900×600 900×600 900×600
Главный двигатель (кВт × полюса) 22×4 22×4 30×4 30×4
Двигатель регулировки ползунка (кВт × полюса) 2×4 2×4 2×4 2×4
Давление воздуха (МПа) 0.6 0.6 0.6 0.6
Точность пробивки GB/JIS класс 1 GB/JIS класс 1 GB/JIS класс 1 GB/JIS класс 1



Модель АЕК-ЕТС-400 АЕК-ЕТС-400
Тип Тип S Тип Н
Мощность (тонн) 400 400
Положение силы удара (мм) — —
Ход (мм) 300 180
Частота гребков (уд/мин) 20-40 30-50
Макс. высота закрытия (мм) 550 450
Диапазон регулировки ползунка (мм) 120 120
Размер верхней платформы (мм) А: 2300×1000 / Б: 2500×1000 / В: 2900×1000
Размер нижней платформы (мм) А: 2500×1000 / Б: 2800×1000 / В: 3200×1000
Боковое отверстие (мм) 900×600 900×600
Главный двигатель (кВт × полюса) 37×4 37×4
Двигатель регулировки ползунка (кВт × полюса) 3×4 3×4
Давление воздуха (МПа) 0.6 0.6
Точность пробивки GB/JIS класс 1 GB/JIS класс 1



Модель АЕК-ЕТС-500 АЕК-ЕТС-500 АЕК-ЕТС-630 АЕК-ЕТС-630
Тип Тип S Тип Н Тип S Тип Н
Мощность (тонн) 500 500 630 630
Положение силы удара (мм) 8 5 10 —
Ход (мм) 300 180 300 180
Частота гребков (уд/мин) 20-40 25-45 20-30 25-45
Макс. высота закрытия (мм) 600 500 600 500
Диапазон регулировки ползунка (мм) 150 150 50 50
Размер верхней платформы (мм) 2500×1000 2500×1000 2800×1200 2800×1200
Размер нижней платформы (мм) 2800×1100 2800×1100 3000×1200 3000×1200
Боковое отверстие (мм) 1000×600 1000×600 1100×600 1100×600
Главный двигатель (кВт × полюса) 45×4 45×4 55×4 55×4
Двигатель регулировки ползунка (кВт × полюса) 3×4 3×4 3.7×4 3.7×4
Давление воздуха (МПа) 0.6 0.6 0.6 0.6
Точность пробивки GB/JIS класс 1 GB/JIS класс 1 GB/JIS класс 1 GB/JIS класс 1



Модель АЕК-ЕТС-160 АЕК-ЕТС-160 АЕК-ЕТС-200 АЕК-ЕТС-200 АЕК-ЕТС-250 АЕК-ЕТС-250 АЕК-ЕТС-300 АЕК-ЕТС-300
Тип Тип S Тип Н Тип S Тип Н Тип S Тип Н Тип S Тип Н
АА (мм) 2590 — 3000 — 3600 — 3600 —
АВ (мм) 2240 — 2650 — 3250 — 3250 —
АС (мм) 1800 — 2200 — 2500 — 2500 —
АД (мм) 1880 — 2290 — 2800 — 2800 —
АЭ (мм) 1600 — 1850 — 2300 — 2300 —
БА (мм) 1400 — 1600 — 1815 — 1865 —
ВВ (мм) 1200 — 1260 — 1375 — 1505 —
БК (мм) 700 — 900 — 900 — 900 —
BD (мм) 2150 — 2800 — 3024 — 3040 —
ГА (мм) 800 — 1000 — 1150 — 1200 —
НВ (мм) 450 400 500 450 550 450 550 450
Высота над уровнем моря (мм) 190 130 250 150 280 170 300 170
HD (мм) 3400 3300 4116 3966 4330 4040 4535 4570
ОФ (мм) 900 — 940 — 1000 — 1000 —
ВЧ (мм) 450 — 600 — 600 — 600 —



Модель АЕК-ЕТС-400 АЕК-ЕТС-400 АЕК-ЕТС-500 АЕК-ЕТС-500 АЕК-ЕТС-630 АЕК-ЕТС-630
Тип Тип S Тип Н Тип S Тип Н Тип S Тип Н
АА А:3500/Б:3700/С:4100 А:3500/Б:3700/С:4100 4300 4300 4700 4700
АБ А:3150/Б:3350/С:3750 А:3150/Б:3350/С:3750 3900 3900 4250 4250
АС А:2500/Б:2800/С:3200 А:2500/Б:2800/С:3200 3300 3300 3500 3500
ОБЪЯВЛЕНИЕ А:2700/Б:2900/С:3300 А:2700/Б:2900/С:3300 3400 3400 3650 3650
АЕ А:2300/Б:2500/С:2900 А:2300/Б:2500/С:2900 3000 3000 3200 3200
БА 2050 2050 2210 2210 2550 2550
ВВ 1550 1550 1760 1760 2200 2200
до нашей эры 900 900 1000 1000 1100 1100
БД 3164 3164 3510 3510 3900 3900
ГА 1200 1200 1345 1345 1400 1400
НВ 550 450 580 480 600 500
ХК 300 170 300 180 300 180
HD 4850 4650 5620 550 6100 5870
ОН 1150 1150 1290 1290 1350 1350
ВЧ 600 600 750 750 750 750
