Пневматический одноточечный пресс открытого типа (45-215 тонн) баннер

Пневматический одноточечный пресс открытого типа (45-215 тонн)

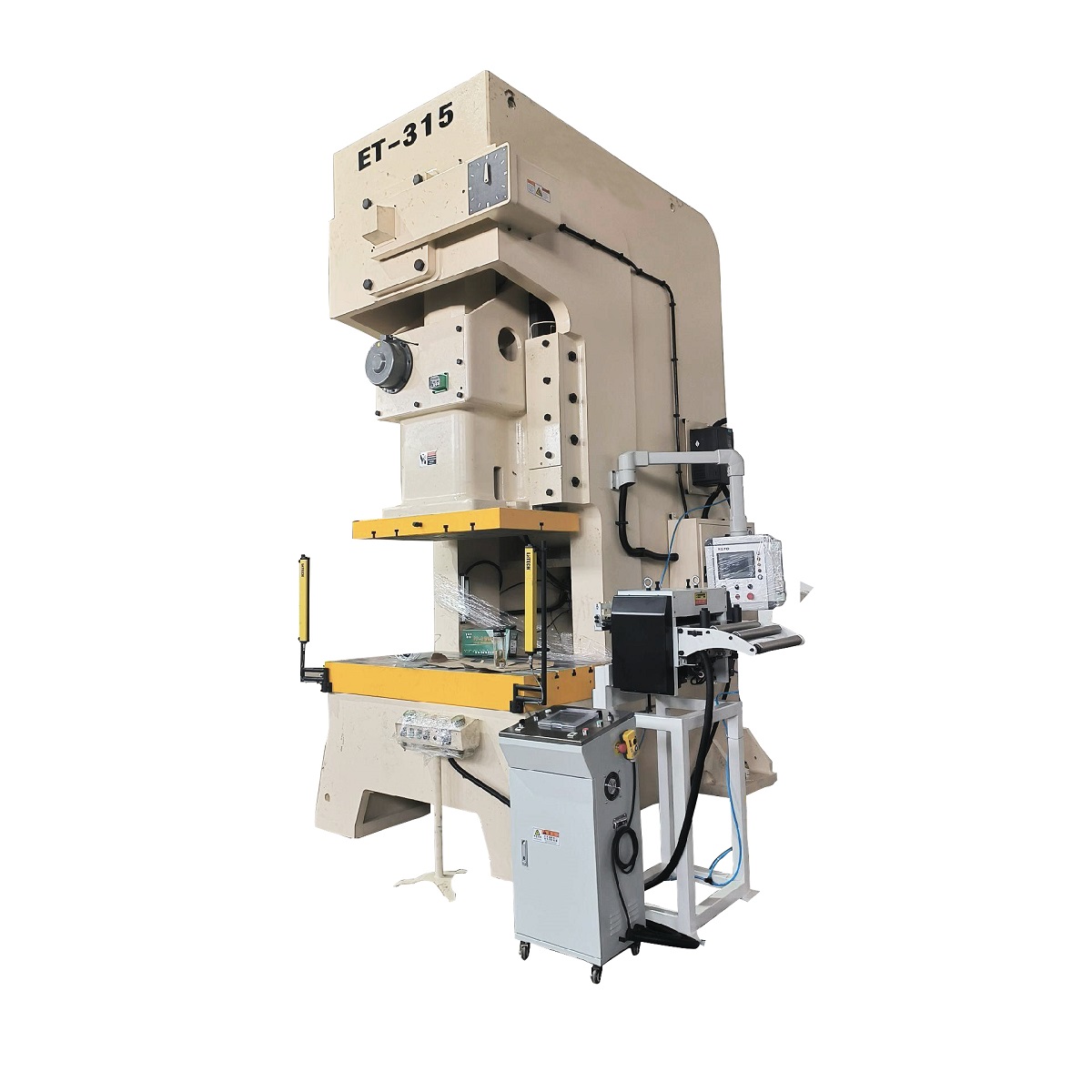

45 215 тонн одноточечный кривошипный пресс открытого типа img5
45 215 тонн одноточечный кривошипный пресс открытого типа img1

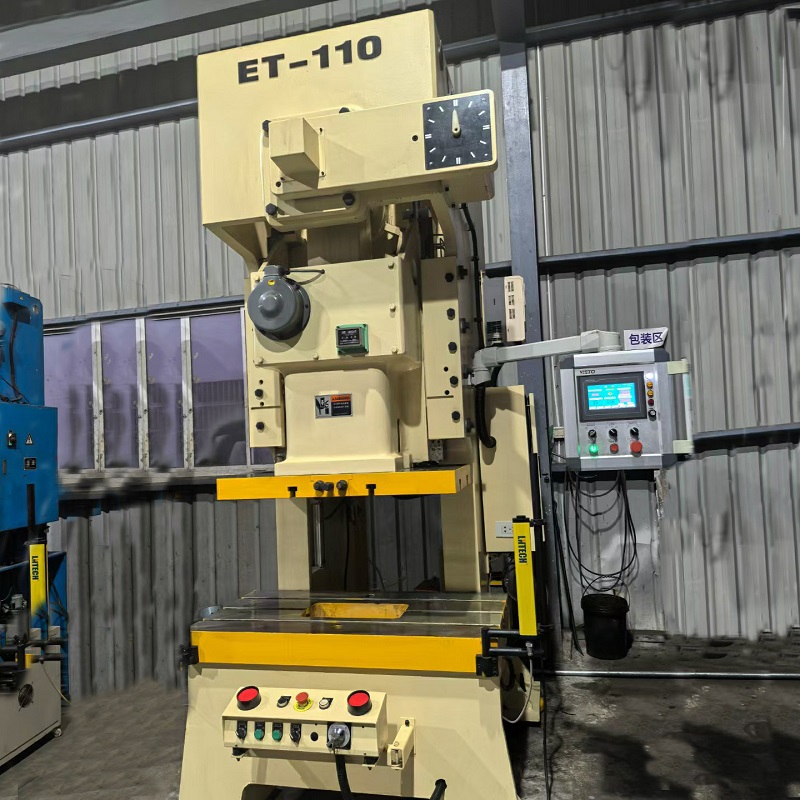

45 215 тонн одноточечный кривошипный пресс открытого типа img2

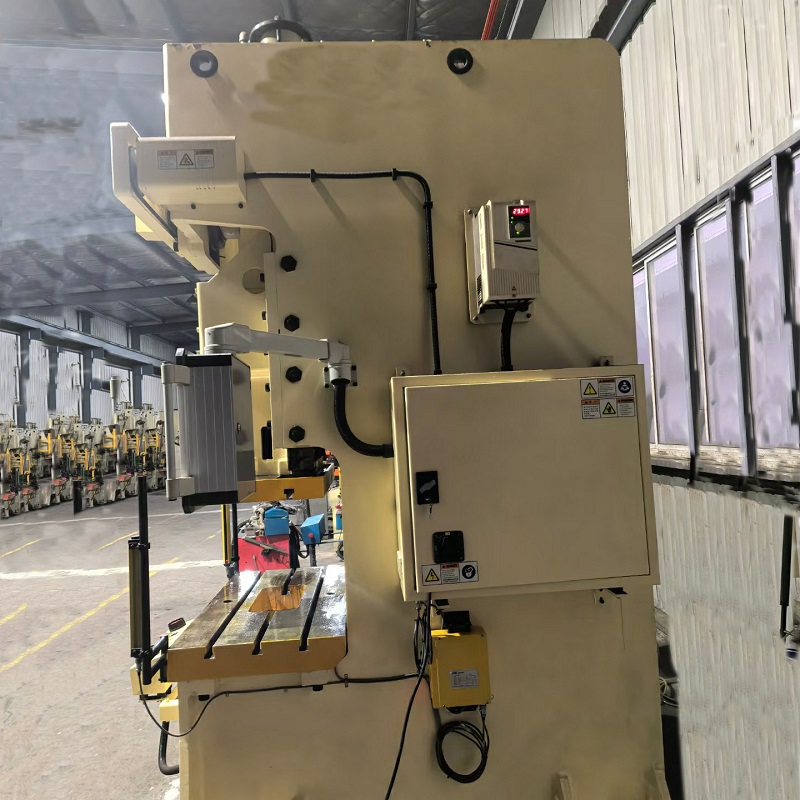

45 215 тонн одноточечный кривошипный пресс открытого типа img3
45 215 тонн одноточечный кривошипный пресс открытого типа img5
45 215 тонн одноточечный кривошипный пресс открытого типа img1
45 215 тонн одноточечный кривошипный пресс открытого типа img2
45 215 тонн одноточечный кривошипный пресс открытого типа img3

Номер модели: Пресс АЕК - серия ET

$3500.00$3200.00
(Справочная цена)

Одноточечный пробивной пресс открытого типа AEK разработан с система балансировки с двойным балансиром для обеспечения оптимальной устойчивости во время работы машины.

Усовершенствованная система контроля безопасности: отличается высокой чувствительностью и надежностью. система сцепления/тормоза, международный топ-уровень дуплексный электромагнитный клапан, и устройство защиты от перегрузки.

Высокоизносостойкие компоненты: Коленчатые валы, комплекты шестерен, и шатуны подвергаются твердому оксидированию и прецизионной шлифовке, что обеспечивает исключительную прочность и точность.

Отправить запрос сейчас

Избранные видео

Single Point Punching Press for Sheet Metal Manufacturer Video

Single Point Punching Press for Sheet Metal Manufacturer

Single Point Punching Press for Stamping Video

Single Point Punching Press for Stamping

Характеристики продукта

Конструкция рамы повышенной жесткости: Сварен из высококачественных стальных пластин и обработан для снятия внутренних напряжений, что повышает стабильность и точность, надежность всей машины.

Стабильная и точная штамповка: Приводной центр совмещен с центром машины, что обеспечивает точность и стабильность выполнения пробивки.

Точная регулировка штампа: Точность регулировки пресс-формы достигает 0,01 мм, что делает операцию безопасной, быстрой и надежной.

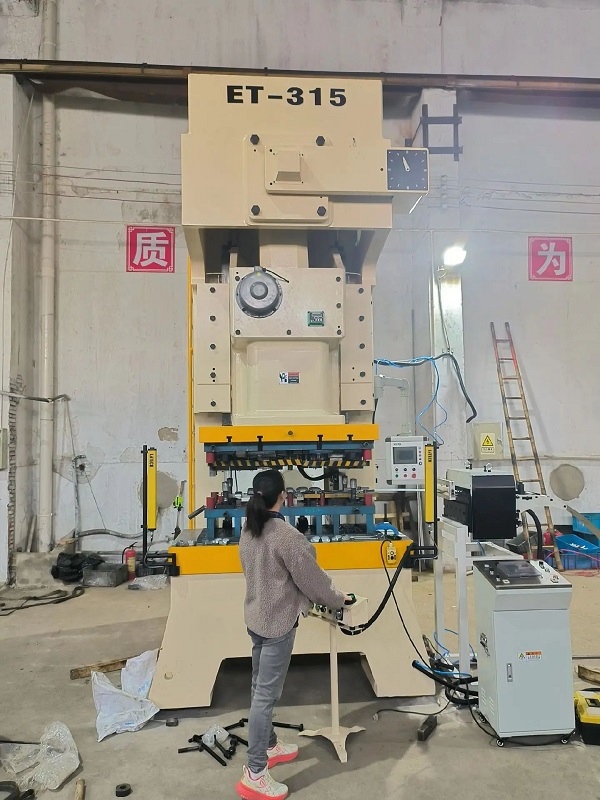

одноточечный кривошипный пресс открытого типа для штамповки металла

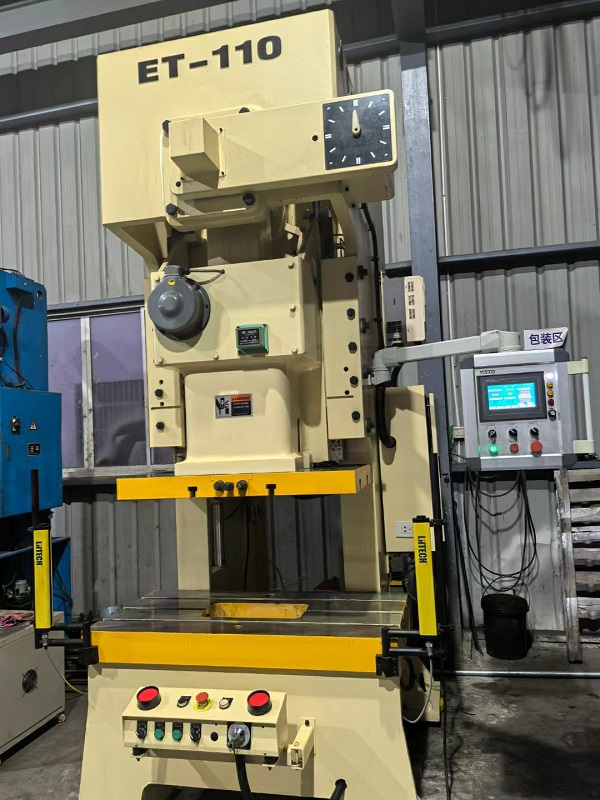

alekvs однокривошипный пневматический штамповочный пресс открытого типа для производства листового металла

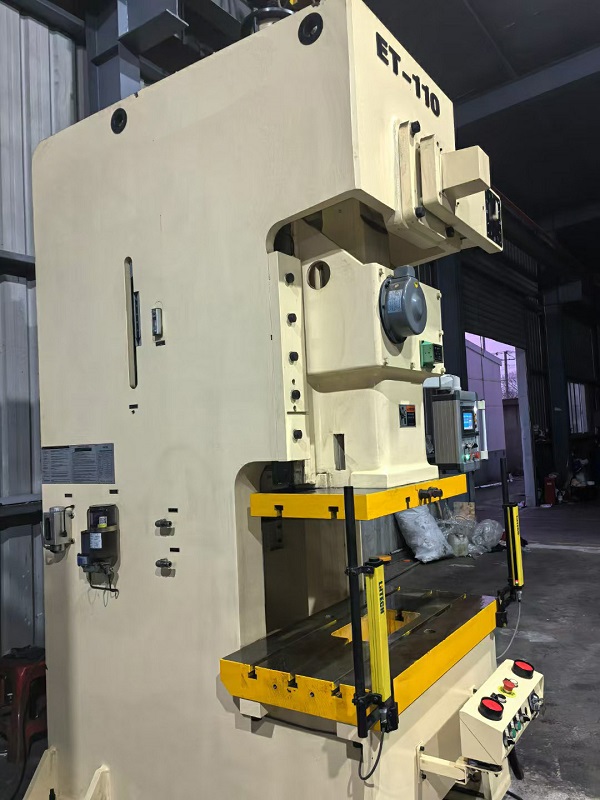

одноточечный пресс-машина для прямой штамповки
высокоточный пневматический однокривошипный штамповочный пресс типа С для автомобильной промышленности
пневматический пресс для штамповки и формовки листового металла

Фотографии пневматического одноточечного пресса

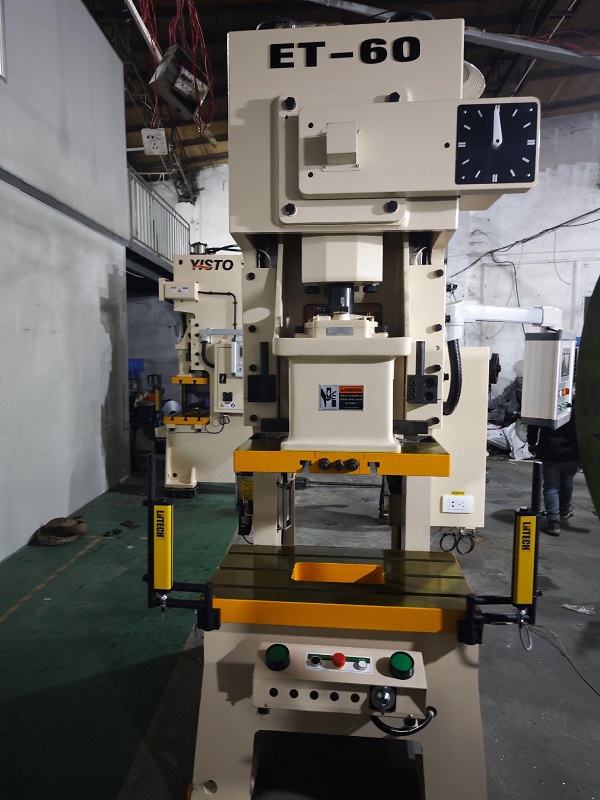

одноточечный кривошипный пробивной пресс для производства автозапчастей

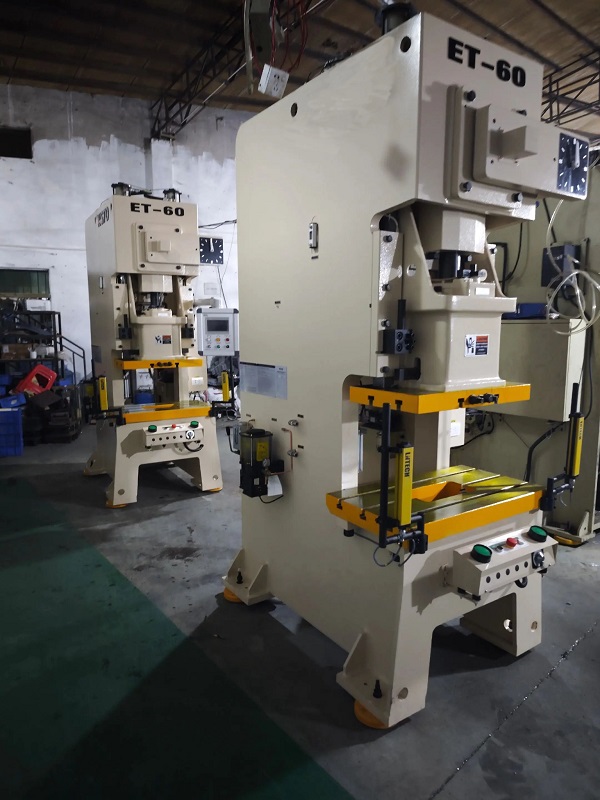

пневматический одноточечный пробивной пресс открытого типа для обработки листового металла

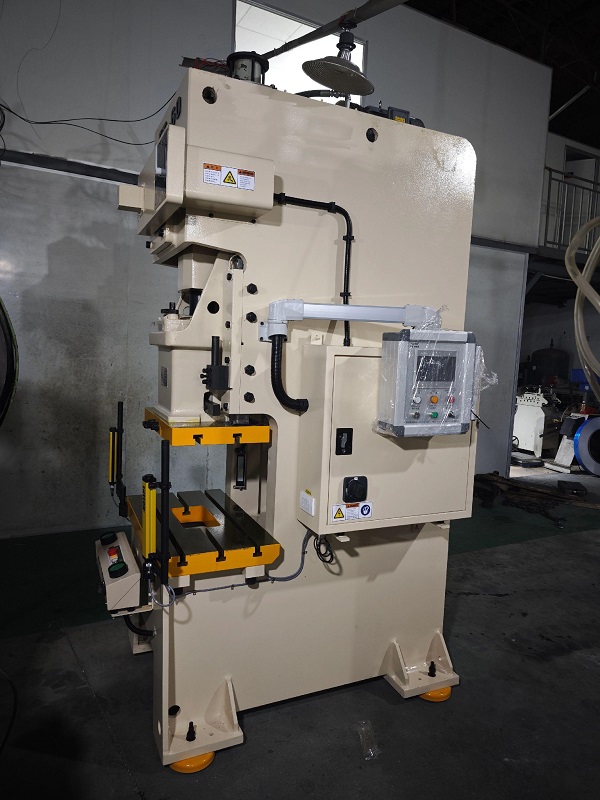

одноточечный пресс открытого типа для производства автомобильного листового металла
Схема рабочего стола пневматического одноточечного пресса открытого типа

Стандартная конфигурация

  • Устройство защиты от перегрузки давления масла
  • Ручное устройство регулировки ползуна (≤ET60)
  • Электродинамическое устройство регулировки ползуна (≥ET80)
  • Двигатель с переменной скоростью и преобразованием частоты (регулируемая скорость)
  • Механический индикатор высоты (≤ET60)
  • Цифровой индикатор высоты (≥ET80)
  • Устройство балансировки ползуна и пресс-формы
  • Электронное кулачковое устройство переключения
  • Индикатор угла поворота коленчатого вала
  • Электромагнитный счетчик
  • Соединитель источника воздуха
  • Двойное устройство защиты от падения
  • Воздуходувное устройство
  • Механические антивибрационные ножки
  • Устройство обнаружения неправильной подачи
  • Инструменты и ящики для инструментов для технического обслуживания
  • Устройство реверса главного двигателя
  • Фотоэлектрическое защитное устройство
  • Розетка питания
  • Электродинамическое устройство смазки (≥ET80)
  • Сенсорный экран (предварительное суждение и предварительная загрузка)
экран управления ПЛК
система защиты от перегрузки
электрический шкаф

Дополнительная конфигурация

  • Индукционная закалка направляющей ползуна
  • Прецизионное шлифование
  • Устройство для подачи пара под давлением
  • Ножной переключатель
  • Система быстрой смены штампов (подъемник штампов, зажим штампов или перемещение штампов)
  • Устройство подачи материала сверху слайдера
  • Питатель (воздушный, механический и с ЧПУ)
  • Правильная машина
  • Роботизированная рука
  • Устройство освещения штампа
  • Материальная стойка
  • Устройство для тонкой масляной смазки

Приложения Пневматический одноточечный пресс открытого типа AEK

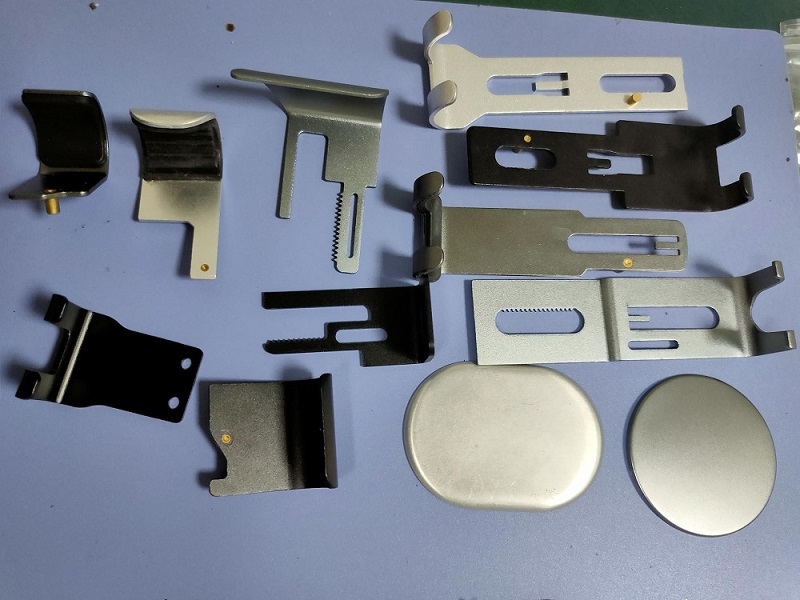

детали штамповки металлических изделий

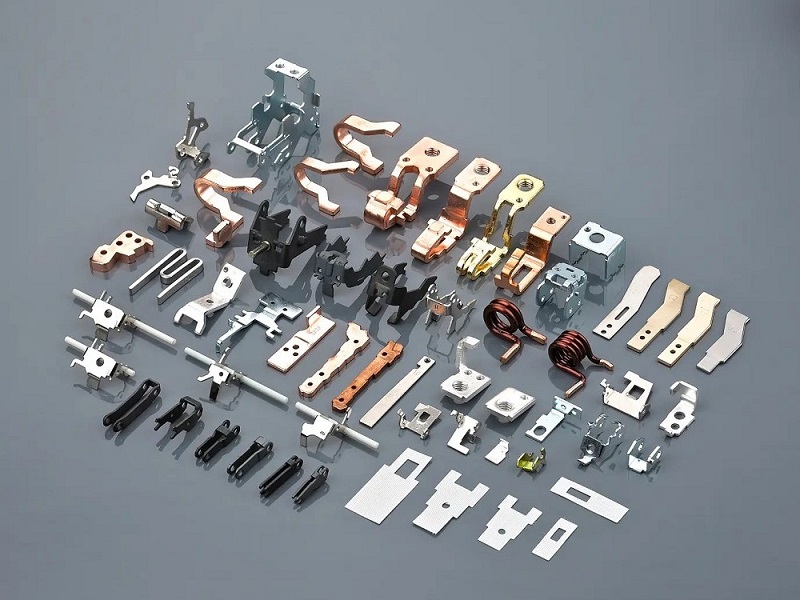

заготовка для штамповки электрических клемм

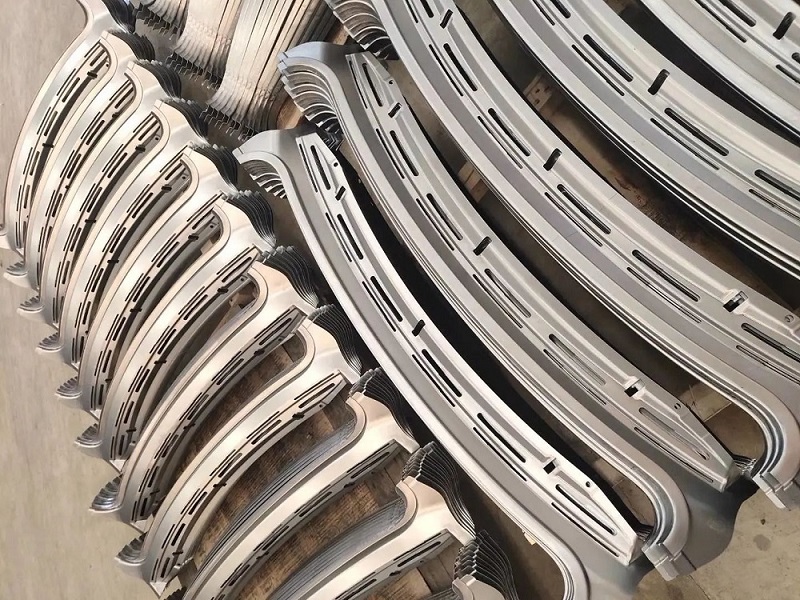

штампованные детали из листового металла для автомобилей
Элемент Единица ET25 V-образный тип ET25 H-тип ET35 V-образный тип ET35 H-тип ET45 V-образный ET45 H-тип
Емкость Тонна 25 25 35 35 45 45
Расположение силы удара мм 3.2 1.6 3.2 1.6 3.2 1.6
Ход в минуту (переменная скорость) СПМ 60-140 130-200 40-120 110-180 40-100 110-150
Ход в минуту (постоянная скорость) СПМ 100 165 80 145 70 130
Ход слайда мм 60 30 70 40 80 50
Максимальная высота закрытия мм 200 215 220 235 250 265
Величина регулировки слайдера мм 50 55 60 60 60 60
Размер верхнего стола мм 470×230×50 520×285×50 560×340×60 560×340×60 560×340×60 560×340×60
Размер нижнего стола мм 680×300×70 800×400×70 850×440×80 850×440×80 850×440×80 850×440×80
Диаметр отверстия хвостовика мм φ38.1 φ38.1 φ38.1 φ38.1 φ38.1 φ38.1
Главный двигатель кВт × P 4×4 4×4 5,5×4 5,5×4 5,5×4 5,5×4
Устройство регулировки ползуна – Руководство Руководство Руководство Руководство Руководство Руководство
Давление воздуха МПа 0.6 0.6 0.6 0.6 0.6 0.6
Точность удара – GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность)
Габариты машины (Д×Ш×В) мм 1280×850×2200 1380×900×2400 1575×950×2500 1575×950×2500 1575×950×2500 1575×950×2500
Емкость подушки штампа Тонна Необязательный 2.3 Необязательный 2.3 Необязательный 2.3
Ход подушки штампа мм Необязательный 50 Необязательный 50 Необязательный 50
Активная область подушки штампа мм² Необязательный 300×230 Необязательный 300×230 Необязательный 300×230



Элемент Единица AEK ET60 V-образный AEK ET60 H-тип AEK ET80 V-образный AEK ET80 H-тип AEK ET110 V-образный AEK ET110 H-типа
Емкость Тонна 60 60 80 80 110 110
Расположение силы удара мм 4 2 4 2 6 3
Ход в минуту (переменная скорость) СПМ 35-90 80-120 35-80 80-120 30-60 60-90
Ход в минуту (постоянная скорость) СПМ 65 100 60 100 45 75
Ход слайда мм 120 60 150 70 180 80
Максимальная высота закрытия мм 310 340 340 380 360 410
Величина регулировки слайдера мм 75 80 80 80 80 80
Размер верхнего стола мм 700×400×70 770×420×70 910×470×80 910×470×80 910×470×80 910×470×80
Размер нижнего стола мм 900×500×80 1000×550×90 1150×600×110 1150×600×110 1150×600×110 1150×600×110
Диаметр отверстия хвостовика мм φ50 φ50 φ50 φ50 φ50 φ50
Главный двигатель кВт × P 5,5×4 7,5×4 11×4 11×4 11×4 11×4
Устройство регулировки ползуна – Руководство Руководство Руководство Руководство Руководство Руководство
Давление воздуха МПа – – – – – –
Точность удара – GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность)
Габариты машины (Д×Ш×В) мм 1595×1000×2800 1800×1180×2980 1900×1300×3200 1900×1300×3200 1900×1300×3200 1900×1300×3200
Емкость подушки штампа Тонна 3.6 3.6 6.3 6.3 6.3 6.3
Ход подушки штампа мм 70 70 80 80 80 80
Активная область подушки штампа мм² 350×300 450×310 500×350 500×350 500×350 500×350



Элемент Единица AEK ET160 V-образный AEK ET160 H-типа AEK ET200 V-образный AEK ET200 H-типа AEK ET260 V-образный AEK ET260 H-типа
Емкость Тонна 160 160 200 200 260 260
Расположение силы удара мм 6 3 6 3 6 3
Ход в минуту (переменная скорость) СПМ 20-50 40-70 20-50 40-70 20-50 50-70
Ход в минуту (постоянная скорость) СПМ 35 35 35 35 30 30
Ход слайда мм 200 90 200 90 200 100
Максимальная высота закрытия мм 400 450 460 510 460 510
Величина регулировки слайдера мм 100 100 100 100 110 110
Размер верхнего стола мм 990×550×90 990×550×90 990×550×90 990×550×90 1130×630×90 1130×630×90
Размер нижнего стола мм 1250×760×140 1350×820×140 1350×820×140 1350×820×140 1500×820×160 1500×820×160
Диаметр отверстия хвостовика мм φ65 φ65 φ65 φ65 φ65 φ65
Главный двигатель кВт × P 15×4 15×4 18,5×4 18,5×4 22×4 22×4
Устройство регулировки ползуна – Электрический Электрический Электрический Электрический Электрический Электрический
Давление воздуха МПа 0.6 0.6 0.6 0.6 0.6 0.6
Точность удара – GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность)
Габариты машины (Д×Ш×В) мм 2315×1400×3670 2420×1490×3612 2420×1490×3612 2420×1490×3612 2735×1780×4070 2735×1780×4070
Емкость подушки штампа Тонна 10 10 10 10 14 14
Ход подушки штампа мм 80 80 80 80 100 100
Активная область подушки штампа мм² 650×420 650×420 650×420 650×420 710×480 710×480



Элемент Единица AEK ET315 V-образный AEK ET315 H-типа AEK ET400 V-образный AEK ET400 H-типа
Емкость Тонна 315 315 400 400
Расположение силы удара мм 7 3.5 7 3.5
Ход в минуту (переменная скорость) СПМ 20-40 40-50 20-35 35-50
Ход в минуту (постоянная скорость) СПМ 30 30 30 30
Ход слайда мм 250 150 280 170
Максимальная высота закрытия мм 500 550 550 600
Величина регулировки слайдера мм 120 120 120 120
Размер верхнего стола мм 1130×700×110 1130×750×110 1130×750×110 1130×750×110
Размер нижнего стола мм 1500×840×180 1600×900×200 1600×900×200 1600×900×200
Диаметр отверстия хвостовика мм φ65 φ65 φ65 φ65
Главный двигатель кВт × P 30×4 30×4 37×4 37×4
Устройство регулировки ползуна – Электрический Электрический Электрический Электрический
Давление воздуха МПа 0.6 0.6 0.6 0.6
Точность удара – GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность) GB/JIS Grade 1 (высокая точность)
Габариты машины (Д×Ш×В) мм 2735×1780×4070 2870×1980×4830 2870×1980×4830 2870×1980×4830
Емкость подушки штампа Тонна 14 14 14 14
Ход подушки штампа мм 100 100 100 100
Активная область подушки штампа мм² 810×480 810×480 810×480 810×480



Модель А (мм) В (мм) С (мм) Д (мм) Е (мм) Ф (мм) Г (мм) Хм) Я (мм) Дж (мм) Категория
АЕК ЭТ-25 240 120 90 300 – – 150 φ38.1 80 230 я
АЕК ЭТ-35 280 140 120 360 – – 160 φ38.1 100 250 я
АЕК ЭТ-45 300 150 120 400 – – 210 φ38.1 120 300 я
АЕК ЭТ-60 320 160 150 500 220 – 220 φ50 160 360 II
АЕК ЭТ-80 360 180 150 560 300 – 220 φ50 180 420 II
АЕК ЭТ-110 400 200 160 650 300 – 220 φ50 220 470 II
АЕК ЭТ-160 440 220 220 990 300 – 175 φ65 220 550 II
АЕК ЭТ-200 480 240 280 990 420 – 200 φ65 300 550 II
АЕК ЭТ-260 520 260 290 1130 420 – 200 φ65 300 630 II
АЕК ЭТ-315 520 260 290 1130 420 – 200 φ65 300 700 II
АЕК ЭТ-400 520 260 290 1130 420 – 200 φ65 300 700 II
