Как установить и соединить C-образные прогоны: пошаговое руководство

1.0 Введение

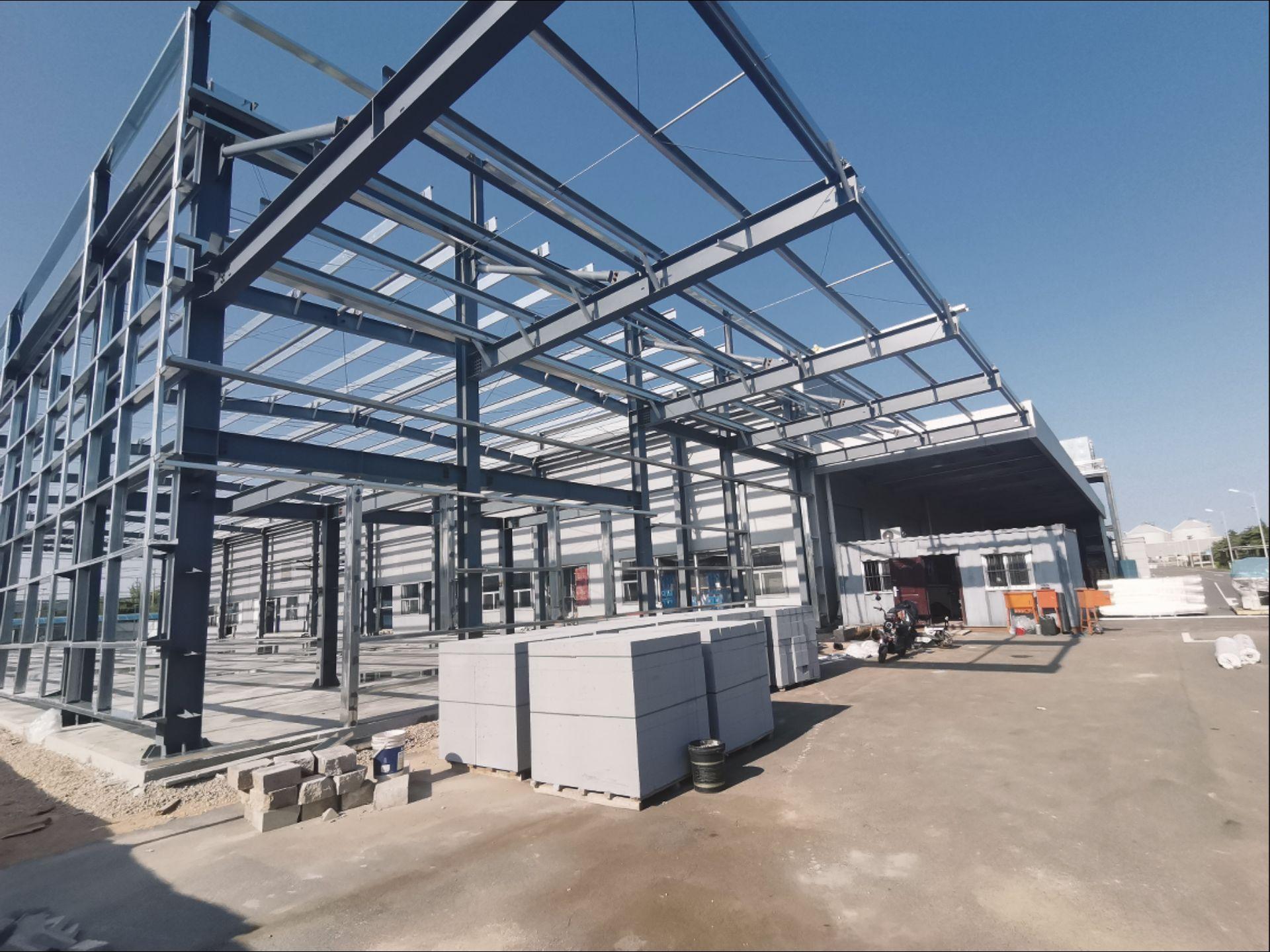

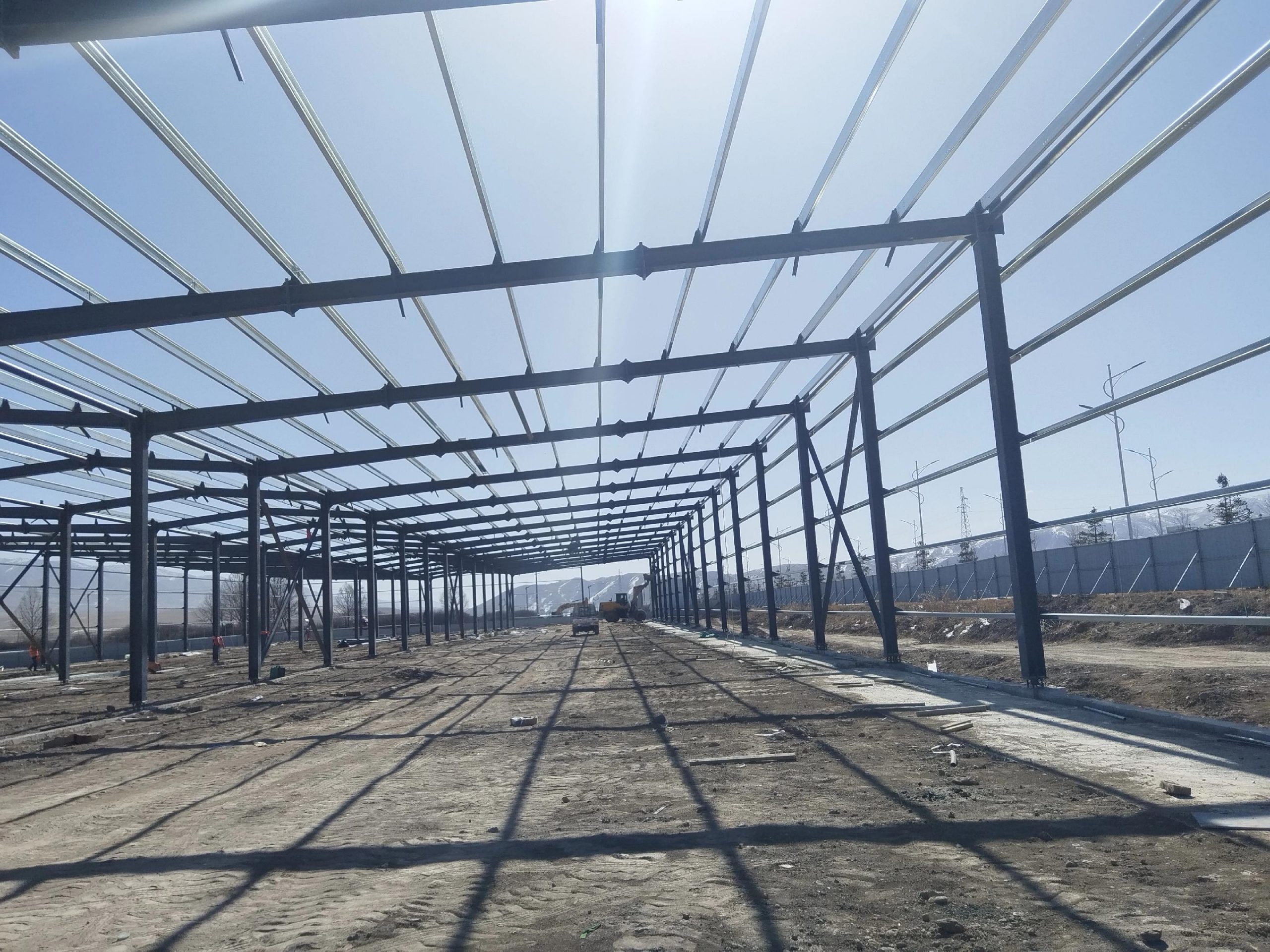

C-прогоны являются важными структурными компонентами, широко используемыми в кровельных и стеновых каркасах жилых, коммерческих и промышленных зданий. Они образуют основную опору для кровельных настилов, облицовки стен и потолков. Хотя высококачественные материалы имеют важное значение, правильные методы установки и соединения имеют решающее значение для обеспечения прочности конструкции, стабильности и долговечности.

Неправильная установка может привести к смещению, разрушению конструкции, дорогостоящему ремонту или угрозам безопасности. Это всеобъемлющее руководство содержит пошаговые инструкции по эффективному выбору, установке и соединению C-прогонов, независимо от того, являетесь ли вы подрядчиком, любителем DIY или руководителем участка.

2.0 Понимание C-прогонов

2.1 Что такое C-прогоны?

C-прогоны — это горизонтальные элементы конструкции, изготовленные из высокопрочной оцинкованной стали (обычно марок G450, G500 или G550), холодногнутые в форме буквы «C». Они легкие, но прочные, обеспечивают отличную несущую способность.

2.2 Приложения

• Поддержка кровельного покрытия и облицовки стен.
• Пролёты между стропилами или стойками стен.
• Передача нагрузок на основной несущий каркас.

2.3 Материал и покрытие

• Изготовлен из высокопрочной оцинкованной стали.
• Цинковое покрытие (минимум Z350 или 350 г/м²) обеспечивает отличную коррозионную стойкость, что делает их идеальными для использования на открытом воздухе и в прибрежных зонах.

3.0 C-образная и Z-образная обрешетка: в чем разница?

• C Прогоны: Идеально подходит для простых пролетов, где прогоны должны располагаться вровень с плоской поверхностью.
• Z-прогоны: Разработаны для более длинных пролетов, поскольку их можно перекрывать на стыках, что обеспечивает непрерывную длину и большую гибкость конструкции.

Кончик: Используйте Z-прогоны, когда требуются перекрывающиеся пролеты. Для простых установок (особенно жилых и легких коммерческих зданий) C-прогоны обычно являются лучшим выбором.

4.0 Как правильно выбрать С-образные прогоны для вашего проекта

4.1 Материал и покрытие

• Высокопрочный оцинкованный сталь (G450–G550).
• Цинковое покрытие Z350+ для превосходной защиты от коррозии.

4.2 Размер и толщина

• Стандартные сечения: от 100 мм до 350 мм (доступны специальные размеры до 400 мм).
• Размер и толщину сечения следует подбирать в соответствии с пролетом крыши, расчетной нагрузкой и местными условиями.
• Для точного выбора обратитесь к таблицам структурных нагрузок или к лицензированному инженеру.

4.3 Решение по делу C против Z Purlin

• Выбирать C Прогоны для скрытого монтажа на балках или рамах.
• Выбирайте Z-прогоны когда требуются перекрывающиеся соединения и более длинные непрерывные пролеты.

5.0 Инструменты и материалы, которые вам понадобятся

5.1 Материалы

• C-прогоны (сечение от 100 мм до 350 мм или больше, если указано).
• Болты и гайки (обычно М12 или М16 в зависимости от размера прогона).
• Соединительные элементы (безболтовые или болтовые системы).
• При необходимости можно использовать защитную сетку и вешалки.

5.2 Инструменты

• Рулетка и лазерный уровень.
• Пила по металлу или кофемолка.
• Сверлить с быстрорежущей сталью.
• Гаечные ключи или ударные отвертки.
• Средства безопасности: перчатки, шлем, страховочная система.
• Стяжные муфты для точной регулировки.

6.0 Планирование и проектирование перед установкой

6.1 Структурная адекватность

• Проверьте проектную мощность с помощью лицензированного инженера-строителя.
• Обеспечить соответствие национальным нормам проектирования (например, AS/NZS 4600, Стандарты AISC).
• Подтвердите размеры секции прогона, расположение отверстий и длину нахлестов.

6.2 Предотвращение коррозии

• Во избежание электрохимической коррозии следует избегать прямого контакта оцинкованной стали и меди.
• Нанесите на обрезанные края грунтовку с высоким содержанием цинка или спрей для холодного цинкования, чтобы обеспечить защиту от коррозии.

6.3 Тепловое расширение

• При большой протяженности кровельных пролетов следует предусмотреть деформационные швы для компенсации температурных деформаций.
• Такие системы, как Farlap Roof Lap Joint, упрощают строительство деформационных швов.

7.0 Пошаговое руководство: установка и соединение C-образных прогонов

РАЗМЕР ПРОГОНКИ		ЦЕНТРЫ AISC
Д	А	час
мм	мм	мм
100	40	18×22
150	60*	18×22
200	И0	18×22
250	160	18×22
300	210	22 диаметр
350	260	22 диаметр

7.1 Пробивка отверстий

• Стандартные прогоны поставляются с предварительно пробитыми отверстиями в соответствии со стандартами AISC по расстоянию между центрами.
• Нестандартные прогоны или прогоны без предварительно пробитых отверстий можно перфорировать с помощью специального инструмента. пробивная машина.
• Если необходимы дополнительные отверстия:
  • Измеряйте отверстия от центра к центру, а не от края к краю.
  • Соблюдайте минимальное расстояние 35 мм от конца прогона до первого отверстия.

7.2 Выравнивание и притирка C-образных прогонов

• Для соединений внахлест:
  • Для Z-образных прогонов обычно требуется длина нахлеста не менее 15% пролета (округленная до ближайших 50 мм).
  • Убедитесь, что нахлесточные соединения правильно выровнены для равномерной передачи нагрузки.
  • Используйте болты нижнего фланца в зоне нахлеста, чтобы обеспечить целостность конструкции.

7.3 Крепление соединений

• Используйте высокопрочные болты:
  • Болты М12 для прогонов шириной от 100 мм до 250 мм.
  • Болты М16 для прогонов размером от 300 мм до 350 мм.
• Размещение болтов:
  • Один болт в верхнем отверстии стенки.
  • Дополнительные болты в нижних фланцевых отверстиях на обоих концах нахлестки.
• Перед приложением нагрузки затяните все болты.

7.4 Установка перемычек для устойчивости

• Перекрытие уменьшает боковое скручивание и сохраняет выравнивание.
• Максимальная свободная длина не должна превышать высоту стенки (20D) более чем в 20 раз или более, чем 4000 мм, в зависимости от того, что меньше.

Типы мостов

• Безболтовое соединение (быстрый монтаж; подходит для прогонов размером 100-250):
  • Соединение замка и локатора.
• Болтовое соединение мостов (более высокая грузоподъемность):
  • Для каждого соединения требуется два болта.
• Крупносерийное мостовое соединение (для 300-350 прогонов):
  • Использует канал C150 и болты большего размера.

	НОМИНАЛЬНЫЕ РАЗМЕРЫ ШТИФТА (мм)
Раздел	Х	Бт	Yt	т	Зазор	Д	Вт	В
100	40	40	105	8	10	18	50	130
150	60*	55**	145	8	10	18	60	140
200	И10	55	195	8	10	18	60	140
250	160	55	245	8	10	18	60	140
300	210	65	305	12	20	22	60	140
350	260	65	355	12	20	22	60	140
*70 мм в Виктории * *50 мм в Виктории
十 При использовании прогонов или поясов с загнутыми вниз выступами необходимо добавить длину выступа.
к размеру B и Y.

7.5 Этапы установки моста

1. Установите фасциальные перемычки.
2. Вставьте промежуточную перемычку.
3. Надежное перекрытие хребта.
4. Перед затяжкой отрегулируйте выравнивание перемычек.

7.6 Крепление для мух

• Если это требуется по проекту, установите дополнительные распорки с помощью специальных болтов для повышения устойчивости.

7.7 Кровельная сетка и подвесы

• Сетка безопасности:
  • Устанавливайте в соответствии с национальными стандартами безопасности и изоляции.
• Вешалки:
  • Не подвешивайте грузы за фланец или выступ.
  • Подвешенные грузы должны быть прикреплены к подвескам, прикрепленным к стенке прогона.

7.8 Сварка

• Сварка - это не рекомендуется для прогонов, прогонов или перекрытий:
  • Сварка снижает прочность высокопрочной холодногнутой стали.
  • Также удаляется защитное оцинкованное покрытие.

8.0 Проверка и окончательная настройка

Предварительная проверка перед установкой

• Проверьте маркировку прогонов, размеры и расположение отверстий на соответствие проектным спецификациям.

Проверка после установки

• Убедитесь, что все болты полностью затянуты.
• Убедитесь, что мостовые и нахлесточные соединения установлены и выровнены правильно.
• При необходимости используйте стяжные муфты или крепежные элементы для точной регулировки.

9.0 Распространенные ошибки, которых следует избегать

10.0 Дополнительные советы по безопасной и эффективной установке

• Никогда не ходите по незакрепленным прогонам: они могут погнуться или рухнуть.
• При работе на высоте всегда используйте средства защиты от падения с высоты (страховочные привязи).
• Используйте подъемное оборудование или леса; не стойте на балках или мостиках.
• В длинных пролетах следует предусматривать деформационные швы для компенсации температурных перемещений.
• Не затягивайте кровельную сетку слишком сильно, если используется изоляция; это может помешать укладке кровельного покрытия.

11.0 Заключение

Правильный выбор, установка и соединение C-прогонов имеют важное значение для структурной целостности и долговечности кровельных и стеновых каркасных систем. Следуя этому всеобъемлющему руководству и придерживаясь передовых методов, вы можете обеспечить безопасные, стабильные и долговечные конструкции.

Для достижения наилучших результатов:

• Соблюдайте рекомендации производителя и национальные стандарты (AS/NZS 4600, AS3828, AISC и т. д.).
• В случае сомнений проконсультируйтесь с инженерами-строителями.
• Используйте высококачественные материалы и профессиональные инструменты.
