Prensa pneumática de ponto único aberta (45-215 toneladas)

Prensa de manivela aberta de ponto único de 45 215 toneladas img5
Prensa de manivela de ponto único aberto de 45 215 toneladas img1
Prensa de manivela de ponto único aberto de 45 215 toneladas img2
Prensa de manivela aberta de ponto único de 45 215 toneladas img3
Prensa de manivela aberta de ponto único de 45 215 toneladas img5
Prensa de manivela de ponto único aberto de 45 215 toneladas img1
Prensa de manivela de ponto único aberto de 45 215 toneladas img2
Prensa de manivela aberta de ponto único de 45 215 toneladas img3

Número do modelo: AEK Press - Série ET

$3500.00$3200.00
(Preço de Referência)

A prensa de puncionamento de ponto único tipo aberto AEK foi projetada com uma sistema de balanceamento de balanceador duplo para garantir estabilidade ideal durante a operação da máquina.

Sistema de controle de segurança avançado: apresenta um sistema altamente sensível e confiável sistema de embreagem/freio, uma empresa de primeira linha internacionalmente válvula solenóide duplex, e um dispositivo de proteção contra sobrecarga.

Componentes de alta resistência ao desgaste: Virabrequins, conjuntos de engrenagens, e bielas passam por oxidação severa e retificação de precisão, garantindo durabilidade e precisão superiores.

Enviar consulta agora

Vídeos em destaque

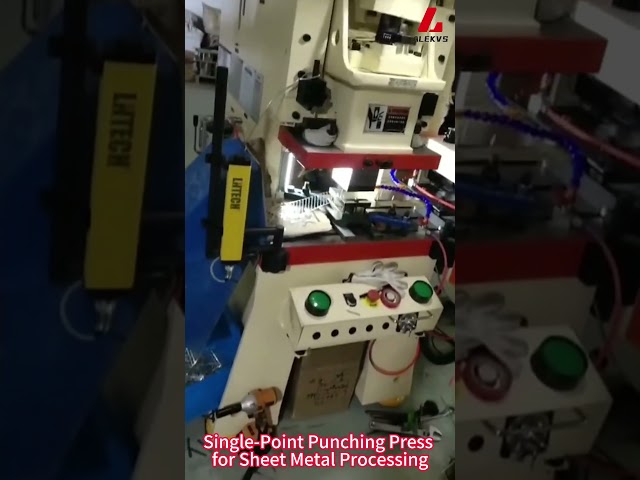

Single Point Punching Press for Sheet Metal Manufacturer Video

Single Point Punching Press for Sheet Metal Manufacturer

Single Point Punching Press for Stamping Video

Single Point Punching Press for Stamping

Características do produto

Design de estrutura de alta rigidez: Soldados com chapas de aço de alta qualidade e tratados para aliviar o estresse interno, aumentando a estabilidade e a confiabilidade da precisão de toda a máquina.

Perfuração estável e precisa: O centro de acionamento é alinhado com o centro da máquina para garantir um desempenho de perfuração preciso e estável.

Ajuste de precisão da matriz: A precisão de ajuste do molde atinge 0,01 mm, tornando a operação segura, rápida e confiável.

prensa de manivela de ponto único tipo aberto para estampagem de metal
prensa de estampagem pneumática de manivela única tipo aberto alekvs para produção de chapas metálicas
máquina de prensa de estampagem de ponto único e lado reto
Prensa de estampagem pneumática de manivela única tipo c de alta precisão para indústria automotiva
máquina de prensa pneumática para puncionamento de chapas metálicas e conformação de metais

Fotos de máquinas de prensagem pneumática de ponto único

puncionadeira de manivela de ponto único para fabricação de peças automotivas
prensa de puncionamento pneumática de ponto único tipo aberto para processamento de chapas metálicas
prensa de potência de ponto único tipo aberto para produção de chapas metálicas automotivas
diagrama esquemático da bancada de trabalho da prensa de puncionamento de ponto único pneumática aberta

Configuração Padrão

  • Dispositivo de proteção contra sobrecarga de pressão de óleo
  • Dispositivo de ajuste manual do controle deslizante (≤ET60)
  • Dispositivo de ajuste de controle deslizante eletrodinâmico (≥ET80)
  • Motor de velocidade variável de conversão de frequência (velocidade controlada)
  • Indicador mecânico de altura (≤ET60)
  • Indicador digital de altura (≥ET80)
  • Dispositivo de balanceamento de molde e deslizador
  • Dispositivo de troca de came eletrônico
  • Indicador de ângulo do virabrequim
  • Contador eletromagnético
  • Conector de fonte de ar
  • Dispositivo de proteção contra quedas duplas
  • Dispositivo de sopro de ar
  • Pés antivibração mecânicos
  • Dispositivo de detecção de alimentação incorreta
  • Ferramentas de manutenção e caixa de ferramentas
  • Dispositivo de reversão do motor principal
  • Dispositivo de proteção de segurança fotoelétrico
  • Tomada de energia
  • Dispositivo de lubrificação eletrodinâmica com graxa (≥ET80)
  • Tela sensível ao toque (pré-julgamento e pré-carregamento)
tela de controle plc
sistema de proteção contra sobrecarga
armário elétrico

Configuração opcional

  • Endurecimento por indução da guia deslizante
  • Moagem de precisão
  • Dispositivo de amortecimento de matriz de pressão de vapor
  • Interruptor de pé
  • Sistema de troca rápida de matriz (elevador de matriz, fixador de matriz ou movimentador de matriz)
  • Dispositivo de alimentação de material na parte superior do controle deslizante
  • Alimentador (tipos pneumático, mecânico e NC)
  • Máquina de nivelamento
  • Braço robótico
  • Dispositivo de iluminação
  • Suporte para materiais
  • Dispositivo de lubrificação com óleo fino

Aplicações de Prensa pneumática de ponto único tipo aberto AEK

peças de estampagem de ferragens de metal
peça de estampagem de terminal elétrico
peças de estampagem de chapas automotivas
Item Unidade ET25 Tipo V ET25 Tipo H ET35 Tipo V ET35 Tipo H ET45 Tipo V ET45 Tipo H
Capacidade Tonelada 25 25 35 35 45 45
Localização da força de impacto milímetros 3.2 1.6 3.2 1.6 3.2 1.6
Curso por minuto (velocidade variável) SPM 60-140 130-200 40-120 110-180 40-100 110-150
Golpe por minuto (velocidade constante) SPM 100 165 80 145 70 130
Curso de deslizamento milímetros 60 30 70 40 80 50
Altura máxima de fechamento milímetros 200 215 220 235 250 265
Quantidade de ajuste do slide milímetros 50 55 60 60 60 60
Tamanho da mesa superior milímetros 470×230×50 520×285×50 560×340×60 560×340×60 560×340×60 560×340×60
Tamanho da mesa inferior milímetros 680×300×70 800×400×70 850×440×80 850×440×80 850×440×80 850×440×80
Diâmetro do furo da haste milímetros φ38,1 φ38,1 φ38,1 φ38,1 φ38,1 φ38,1
Motor principal kW × P 4×4 4×4 5,5×4 5,5×4 5,5×4 5,5×4
Dispositivo de ajuste de deslizamento – Manual Manual Manual Manual Manual Manual
Pressão do ar MPA 0.6 0.6 0.6 0.6 0.6 0.6
Precisão do soco – GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão)
Dimensões da máquina (C×L×A) milímetros 1280×850×2200 1380×900×2400 1575×950×2500 1575×950×2500 1575×950×2500 1575×950×2500
Capacidade de almofada de matriz Tonelada Opcional 2.3 Opcional 2.3 Opcional 2.3
Curso de almofada de matriz milímetros Opcional 50 Opcional 50 Opcional 50
Die Cushion Área Ativa mm² Opcional 300×230 Opcional 300×230 Opcional 300×230



Item Unidade AEK ET60 Tipo V AEK ET60 Tipo H AEK ET80 Tipo V AEK ET80 Tipo H AEK ET110 Tipo V AEK ET110 Tipo H
Capacidade Tonelada 60 60 80 80 110 110
Localização da força de impacto milímetros 4 2 4 2 6 3
Curso por minuto (velocidade variável) SPM 35-90 80-120 35-80 80-120 30-60 60-90
Golpe por minuto (velocidade constante) SPM 65 100 60 100 45 75
Curso de deslizamento milímetros 120 60 150 70 180 80
Altura máxima de fechamento milímetros 310 340 340 380 360 410
Quantidade de ajuste do slide milímetros 75 80 80 80 80 80
Tamanho da mesa superior milímetros 700×400×70 770×420×70 910×470×80 910×470×80 910×470×80 910×470×80
Tamanho da mesa inferior milímetros 900×500×80 1000×550×90 1150×600×110 1150×600×110 1150×600×110 1150×600×110
Diâmetro do furo da haste milímetros φ50 φ50 φ50 φ50 φ50 φ50
Motor principal kW × P 5,5×4 7,5×4 11×4 11×4 11×4 11×4
Dispositivo de ajuste de deslizamento – Manual Manual Manual Manual Manual Manual
Pressão do ar MPA – – – – – –
Precisão do soco – GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão)
Dimensões da máquina (C×L×A) milímetros 1595×1000×2800 1800×1180×2980 1900×1300×3200 1900×1300×3200 1900×1300×3200 1900×1300×3200
Capacidade de almofada de matriz Tonelada 3.6 3.6 6.3 6.3 6.3 6.3
Curso de almofada de matriz milímetros 70 70 80 80 80 80
Die Cushion Área Ativa mm² 350×300 450×310 500×350 500×350 500×350 500×350



Item Unidade AEK ET160 Tipo V AEK ET160 Tipo H AEK ET200 Tipo V AEK ET200 Tipo H AEK ET260 Tipo V AEK ET260 Tipo H
Capacidade Tonelada 160 160 200 200 260 260
Localização da força de impacto milímetros 6 3 6 3 6 3
Curso por minuto (velocidade variável) SPM 20-50 40-70 20-50 40-70 20-50 50-70
Golpe por minuto (velocidade constante) SPM 35 35 35 35 30 30
Curso de deslizamento milímetros 200 90 200 90 200 100
Altura máxima de fechamento milímetros 400 450 460 510 460 510
Quantidade de ajuste do slide milímetros 100 100 100 100 110 110
Tamanho da mesa superior milímetros 990×550×90 990×550×90 990×550×90 990×550×90 1130×630×90 1130×630×90
Tamanho da mesa inferior milímetros 1250×760×140 1350×820×140 1350×820×140 1350×820×140 1500×820×160 1500×820×160
Diâmetro do furo da haste milímetros φ65 φ65 φ65 φ65 φ65 φ65
Motor principal kW × P 15×4 15×4 18,5×4 18,5×4 22×4 22×4
Dispositivo de ajuste de deslizamento – Elétrico Elétrico Elétrico Elétrico Elétrico Elétrico
Pressão do ar MPA 0.6 0.6 0.6 0.6 0.6 0.6
Precisão do soco – GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão)
Dimensões da máquina (C×L×A) milímetros 2315×1400×3670 2420×1490×3612 2420×1490×3612 2420×1490×3612 2735×1780×4070 2735×1780×4070
Capacidade de almofada de matriz Tonelada 10 10 10 10 14 14
Curso de almofada de matriz milímetros 80 80 80 80 100 100
Die Cushion Área Ativa mm² 650×420 650×420 650×420 650×420 710×480 710×480



Item Unidade AEK ET315 Tipo V AEK ET315 Tipo H AEK ET400 Tipo V AEK ET400 Tipo H
Capacidade Tonelada 315 315 400 400
Localização da força de impacto milímetros 7 3.5 7 3.5
Curso por minuto (velocidade variável) SPM 20-40 40-50 20-35 35-50
Golpe por minuto (velocidade constante) SPM 30 30 30 30
Curso de deslizamento milímetros 250 150 280 170
Altura máxima de fechamento milímetros 500 550 550 600
Quantidade de ajuste do slide milímetros 120 120 120 120
Tamanho da mesa superior milímetros 1130×700×110 1130×750×110 1130×750×110 1130×750×110
Tamanho da mesa inferior milímetros 1500×840×180 1600×900×200 1600×900×200 1600×900×200
Diâmetro do furo da haste milímetros φ65 φ65 φ65 φ65
Motor principal kW × P 30×4 30×4 37×4 37×4
Dispositivo de ajuste de deslizamento – Elétrico Elétrico Elétrico Elétrico
Pressão do ar MPA 0.6 0.6 0.6 0.6
Precisão do soco – GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão) GB/JIS Grau 1 (Alta Precisão)
Dimensões da máquina (C×L×A) milímetros 2735×1780×4070 2870×1980×4830 2870×1980×4830 2870×1980×4830
Capacidade de almofada de matriz Tonelada 14 14 14 14
Curso de almofada de matriz milímetros 100 100 100 100
Die Cushion Área Ativa mm² 810×480 810×480 810×480 810×480



Modelo Um (mm) B (mm) C (mm) E (mm) E (mm) F (mm) G (mm) Hum) Eu (mm) J (mm) Categoria
AEK ET-25 240 120 90 300 – – 150 φ38,1 80 230 EU
AEK ET-35 280 140 120 360 – – 160 φ38,1 100 250 EU
AEK ET-45 300 150 120 400 – – 210 φ38,1 120 300 EU
AEK ET-60 320 160 150 500 220 – 220 φ50 160 360 II
AEK ET-80 360 180 150 560 300 – 220 φ50 180 420 II
AEK ET-110 400 200 160 650 300 – 220 φ50 220 470 II
AEK ET-160 440 220 220 990 300 – 175 φ65 220 550 II
AEK ET-200 480 240 280 990 420 – 200 φ65 300 550 II
AEK ET-260 520 260 290 1130 420 – 200 φ65 300 630 II
AEK ET-315 520 260 290 1130 420 – 200 φ65 300 700 II
AEK ET-400 520 260 290 1130 420 – 200 φ65 300 700 II
