NC-Zickzack-Servo-Zuführung für Kreisschneidpresse

Zickzack-NC-Servo-Feeder – Hocheffiziente Lösung für das Kreisstanzen

Verwenden Sie eine seitliche Pendelbewegung, um Coils über ein einzelnes Stanzwerkzeug zu bewegen, wodurch Doppelwerkzeuge überflüssig werden. Die Maschine bietet eine Zickzackbewegung von ±5,0 Zoll und ermöglicht so einen seitlichen Hub von bis zu 10,0 Zoll.

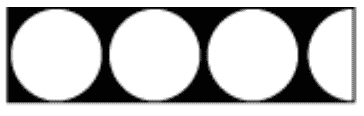

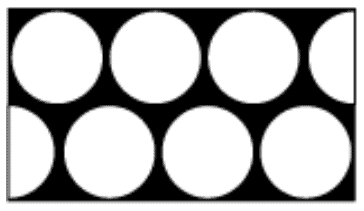

Im Vergleich zum Einzelstanzen und zur Geradeauszufuhr reduziert die Zickzackzufuhr mit Doppelstanzen den Ausschuss erheblich und verbessert die Materialausnutzung.

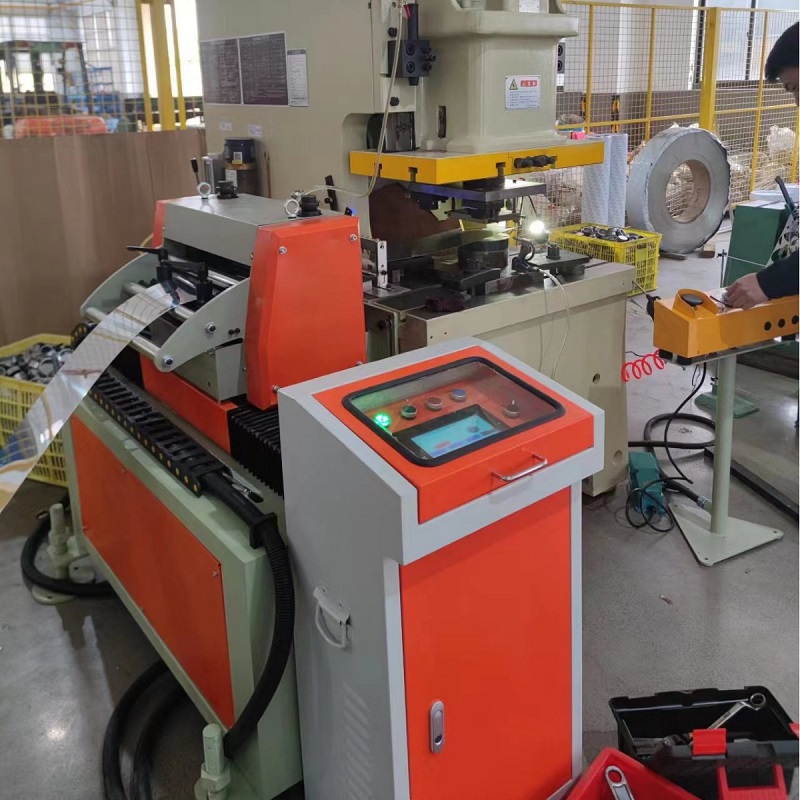

Empfohlene Linienkonfiguration (für die Circle-Stanzproduktion)

• Abwickelhaspel und Richtmaschine: Zum Laden, Abwickeln und Glätten von Coils
• Zickzack-NC-Servo-Feeder: Für die XY-Achsen-synchronisierte Zuführung in die Presse
• Kraftpresse mit Stanzform: Für den endgültigen Zuschnitt. Optionales automatisches Stapelsystem für die Sammlung fertiger Kreise erhältlich

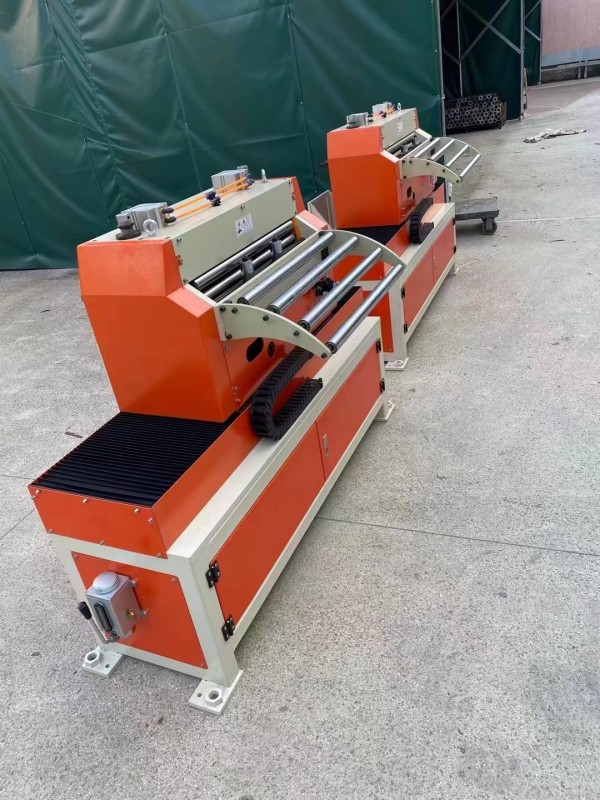

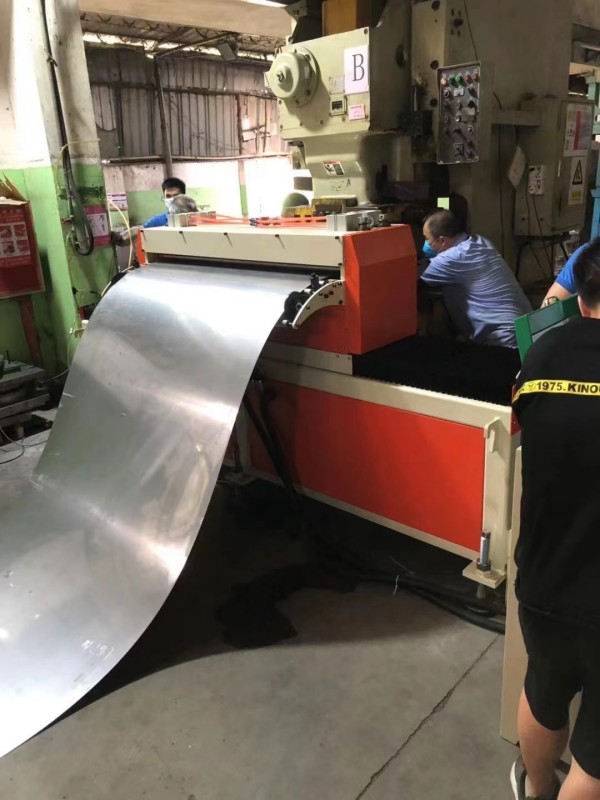

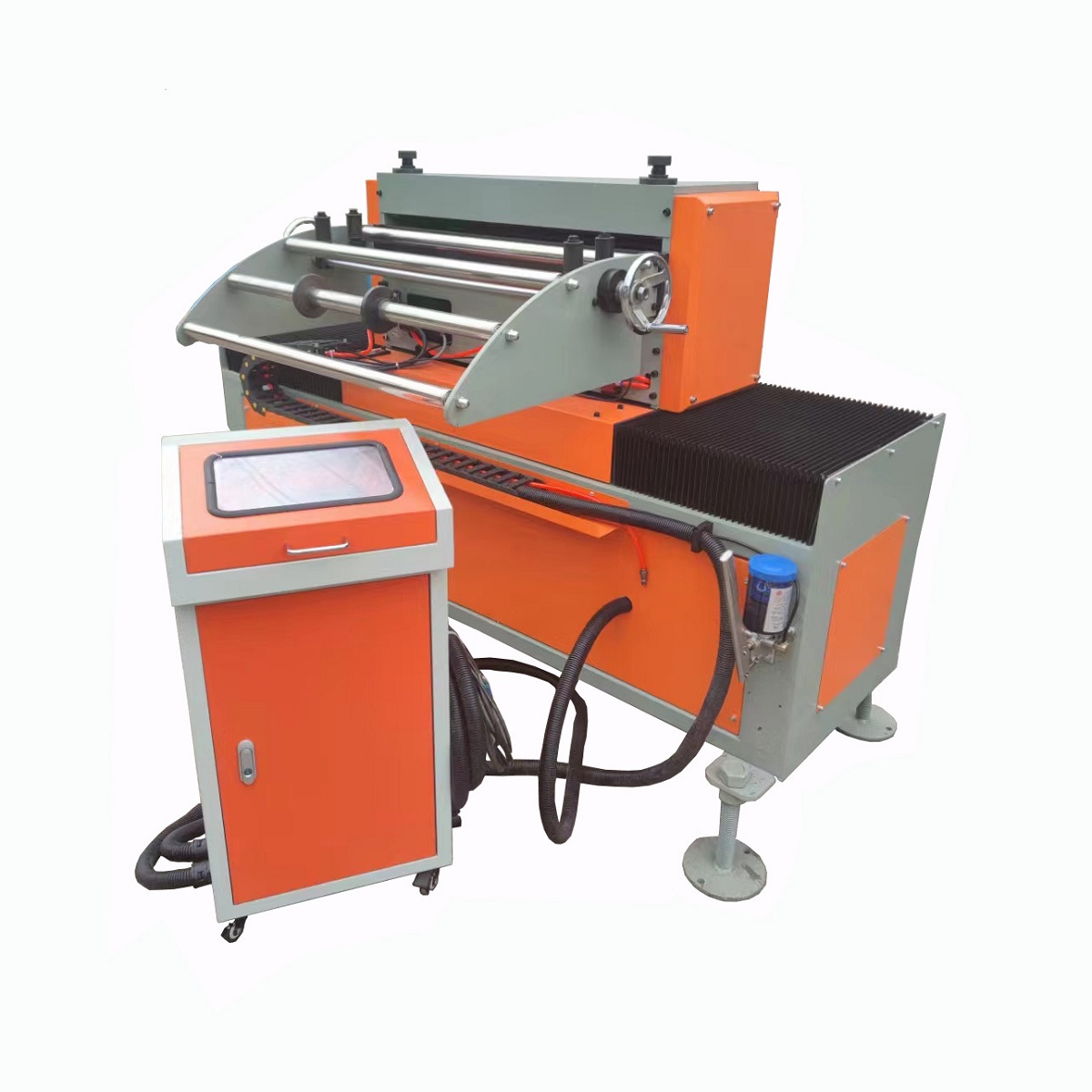

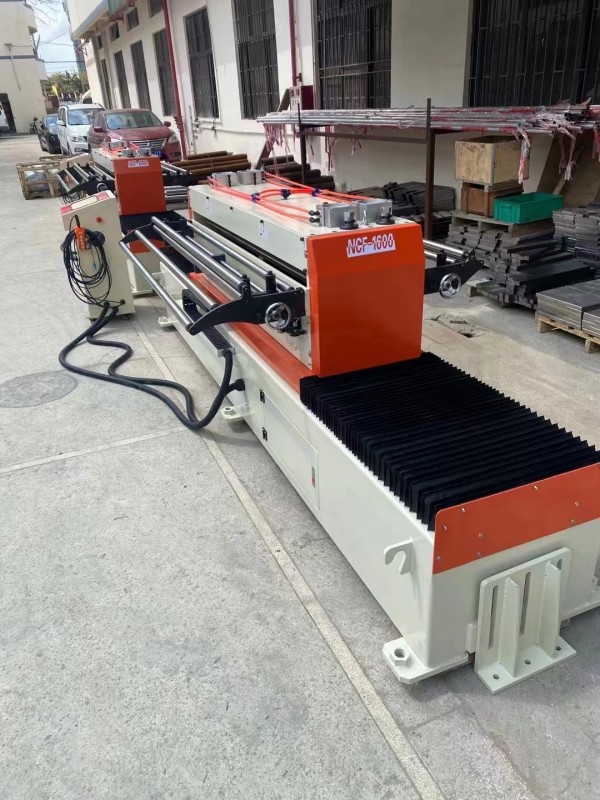

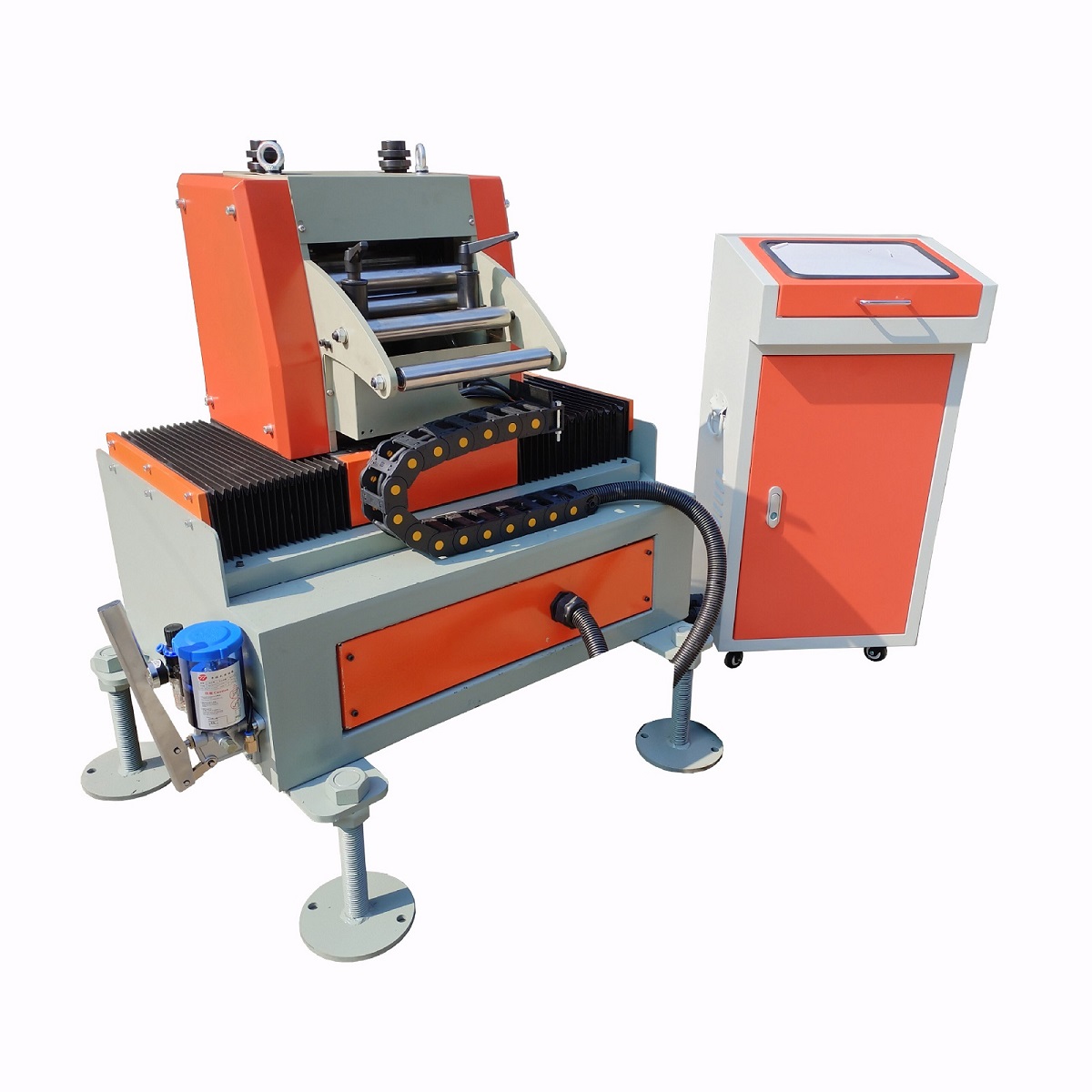

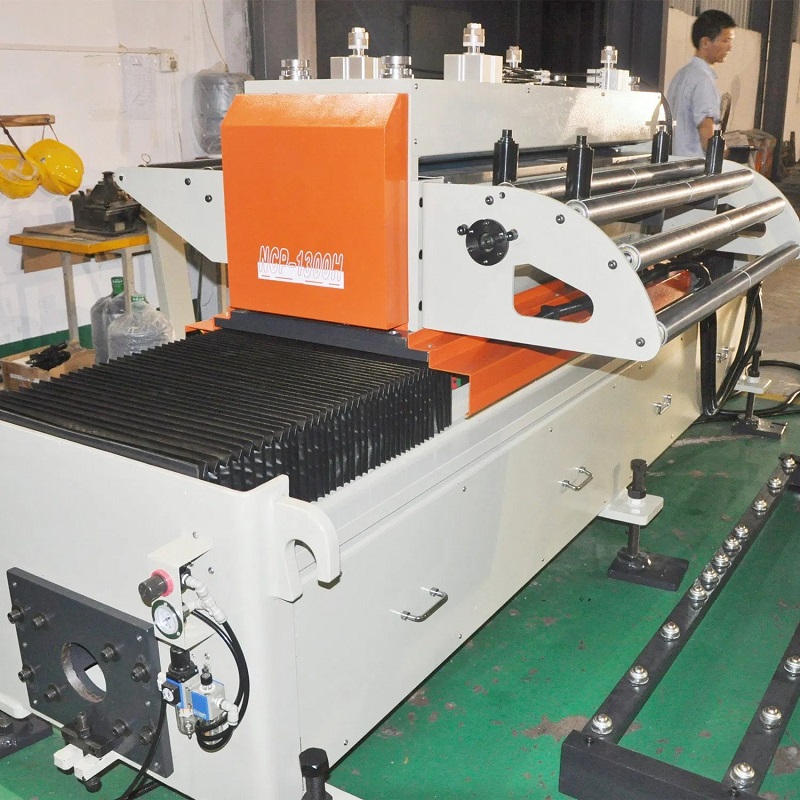

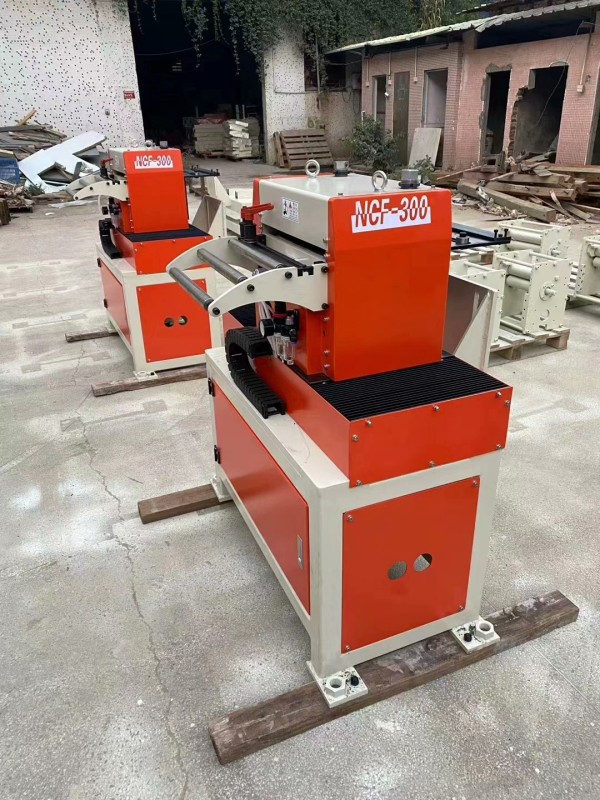

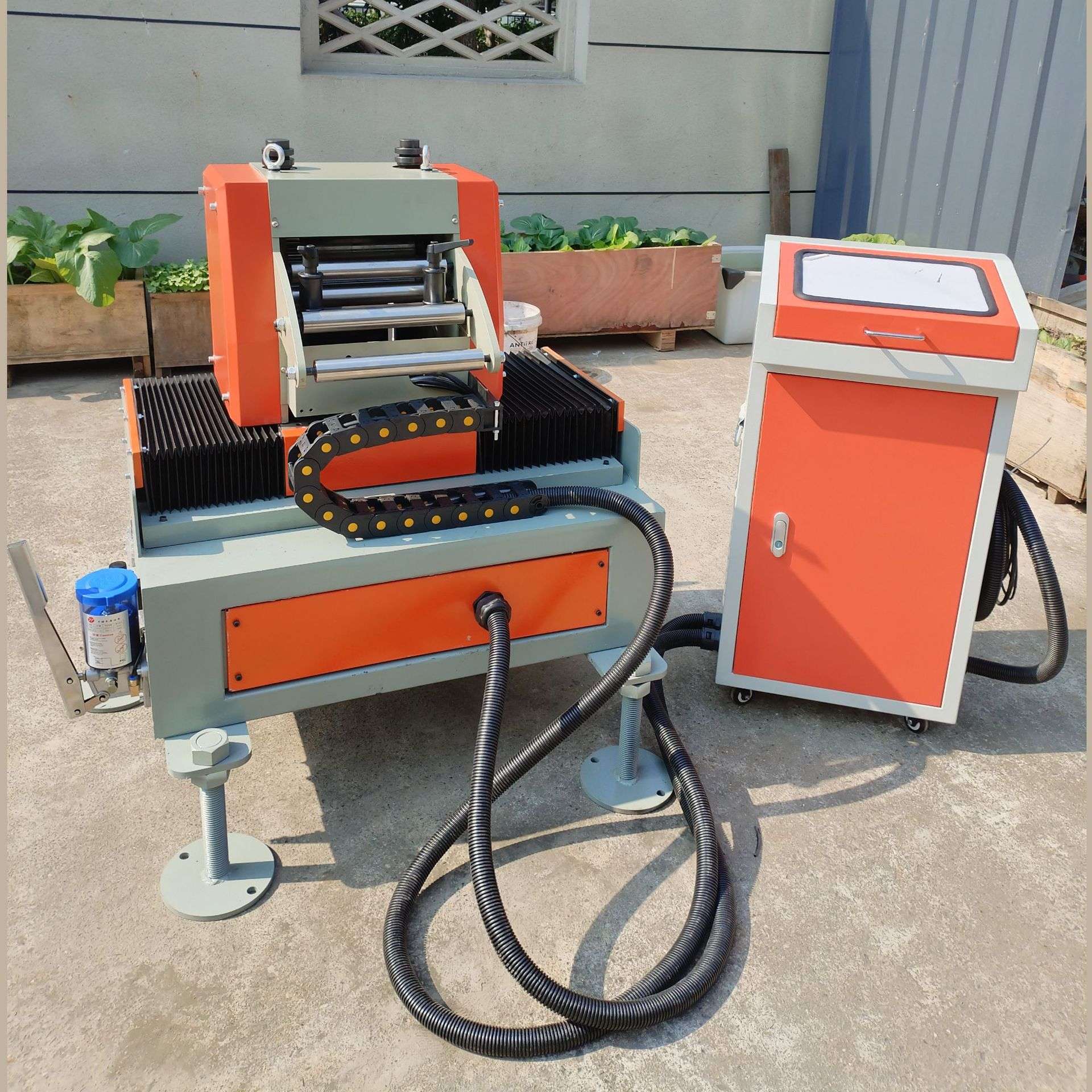

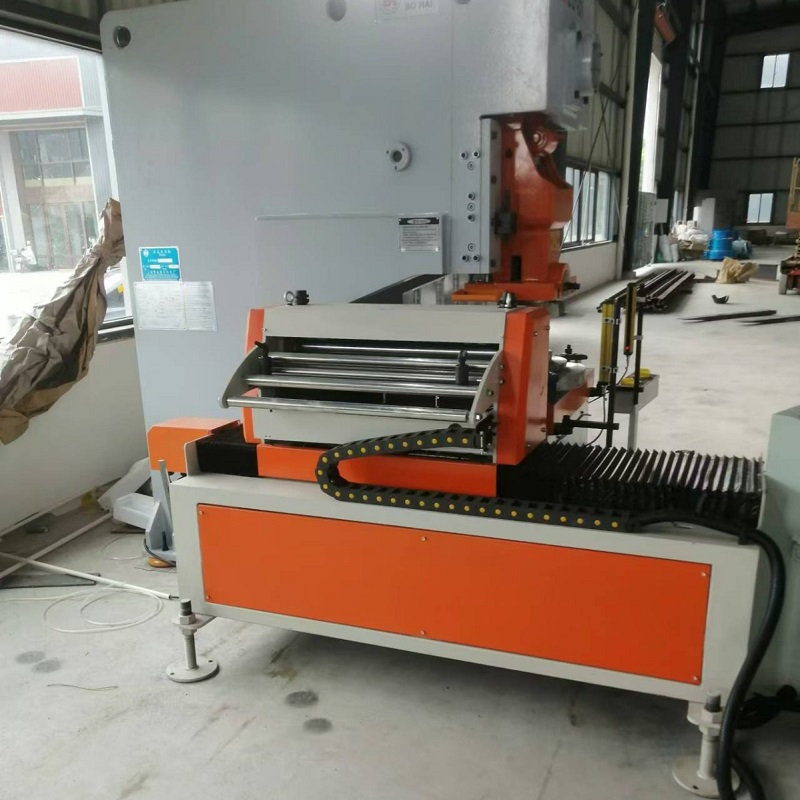

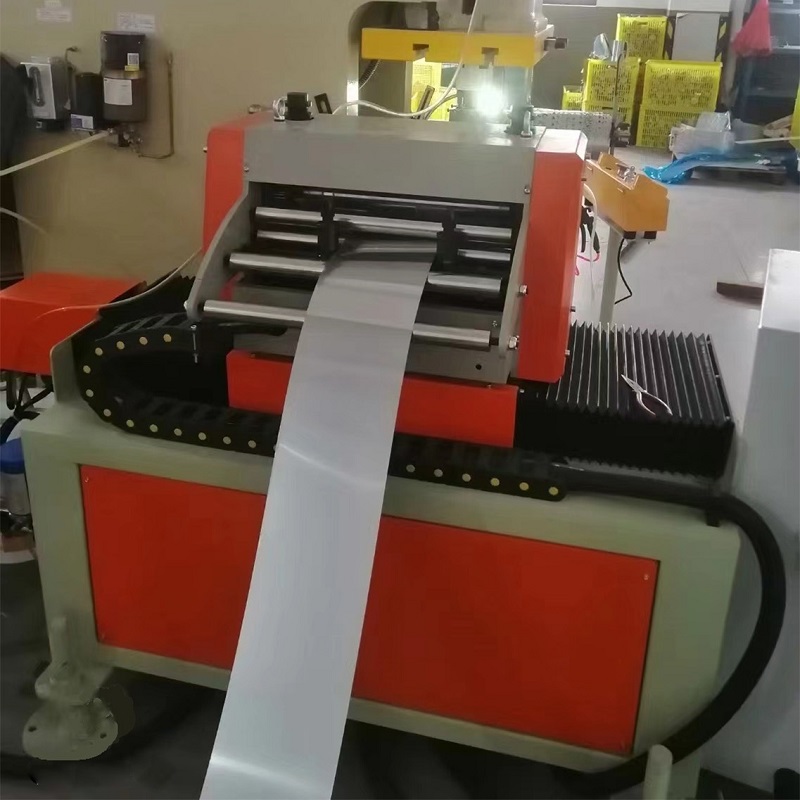

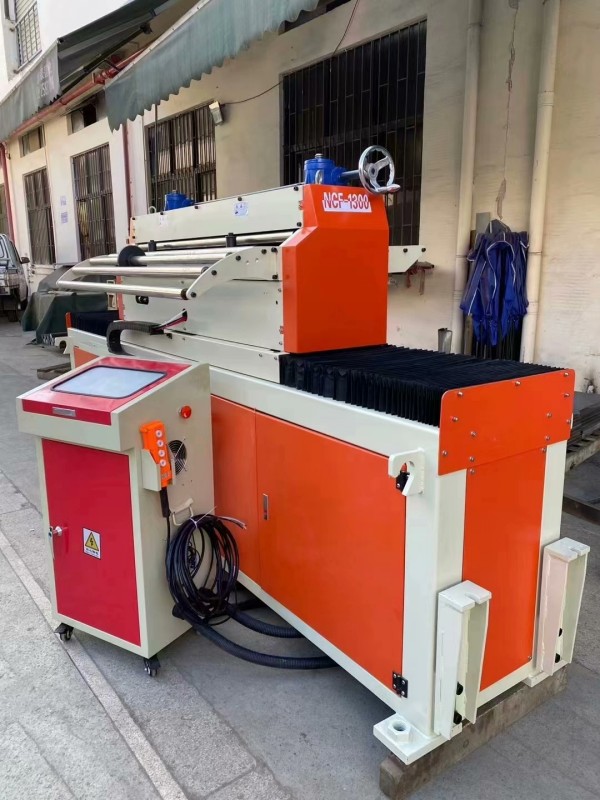

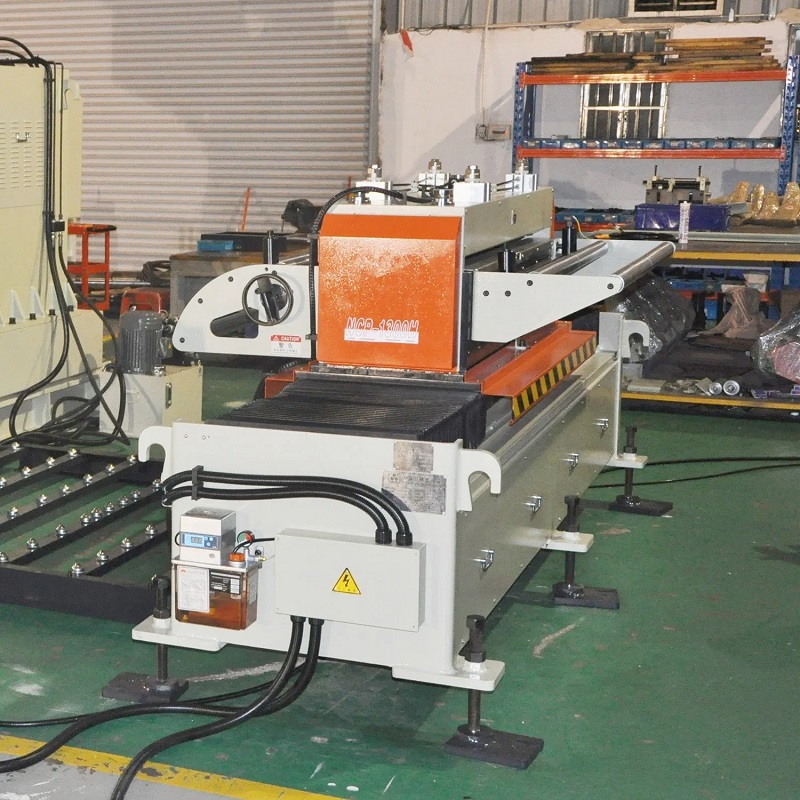

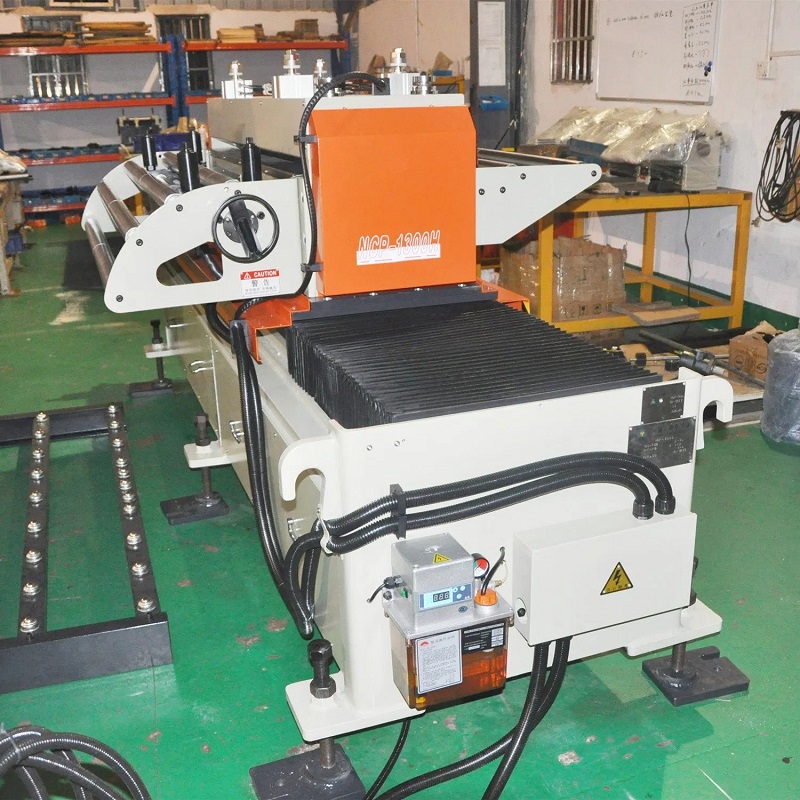

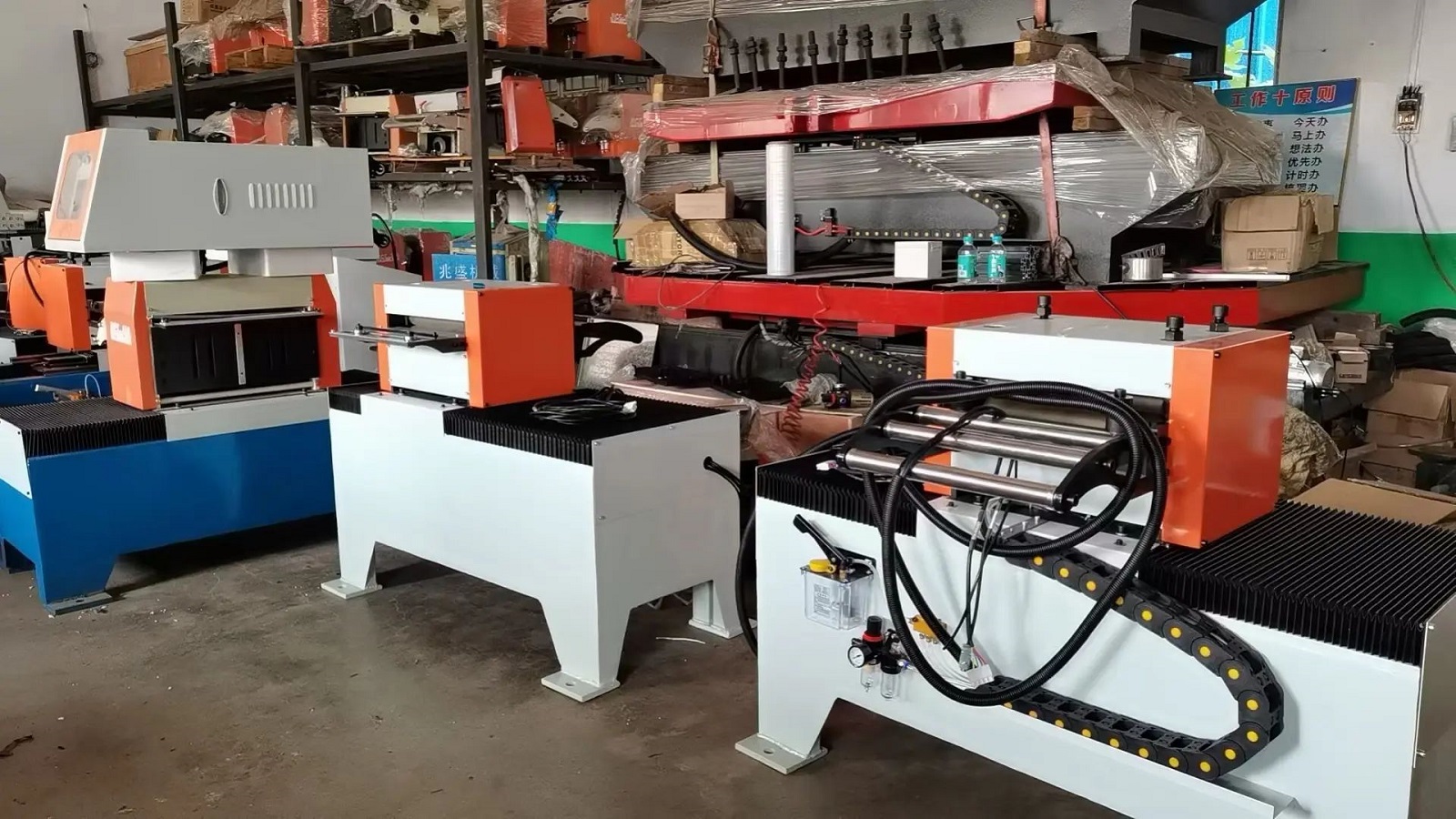

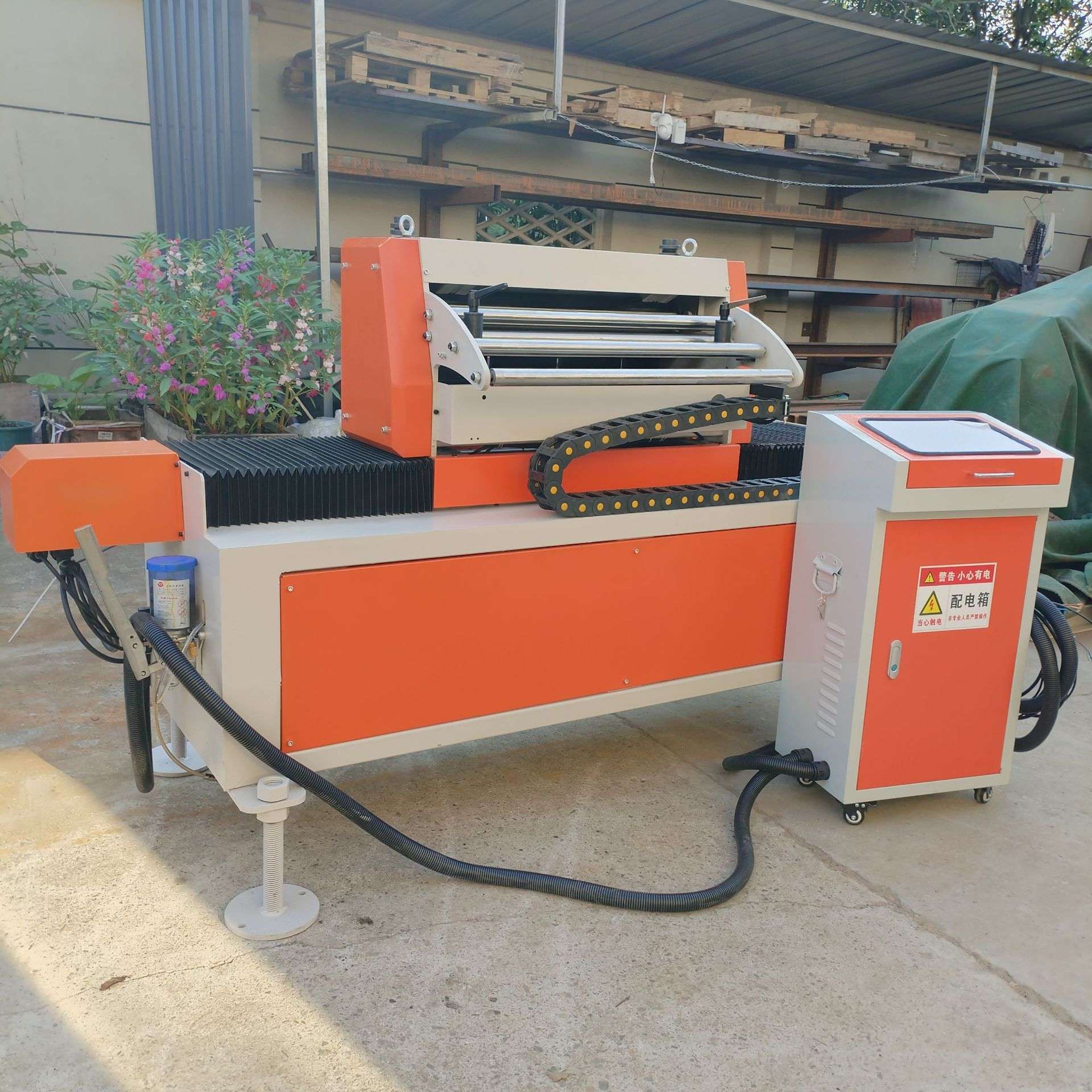

Produktbilder

Hauptmerkmale des Zickzack-Servo-Feeders

• Materialeinsparung: Im Vergleich zur herkömmlichen linearen Zuführung wird mit der Zickzack-Zuführungsmethode eine Reduzierung des Rohmaterialabfalls um über 20% erreicht, indem optimale Verschachtelungsmuster für die versetzte Zuführung automatisch berechnet werden.

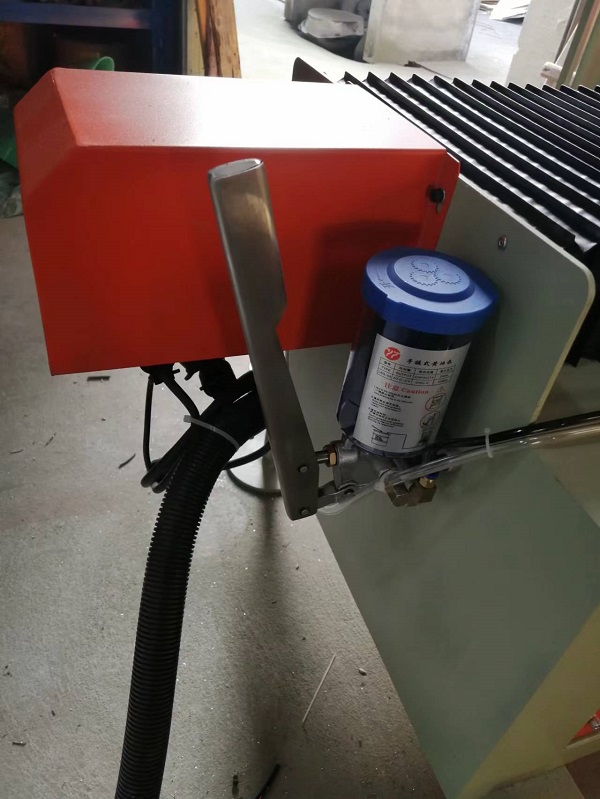

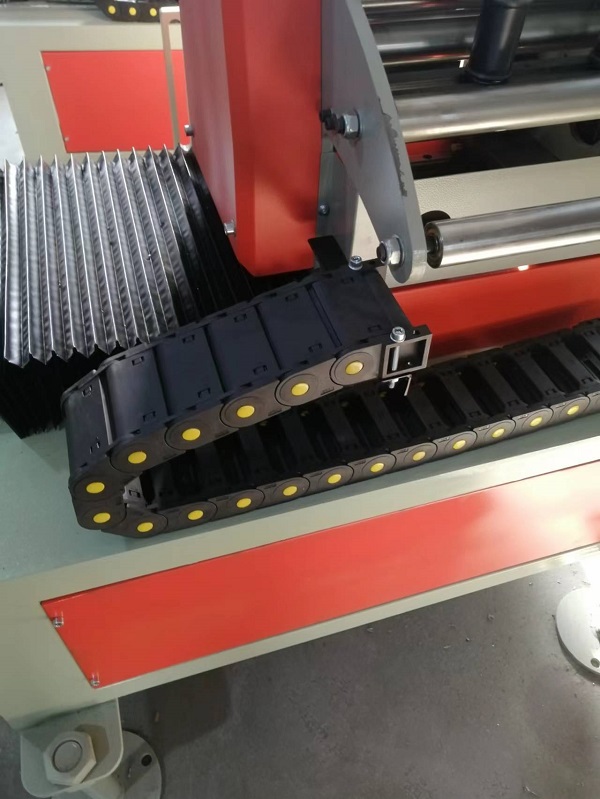

• Hohe Zuführpräzision: Ausgestattet mit einem leistungsstarken AC-Servomotor und einem Präzisionsgetriebe sorgt der Feeder für eine präzise und stabile Bewegung der XY-Achse. Der seitliche Verschiebemechanismus mit Linearlagern und Kugelumlaufspindeln sorgt für eine gleichmäßige, reibungsarme Bewegung mit einer Positioniergenauigkeit von ±0,08 mm.

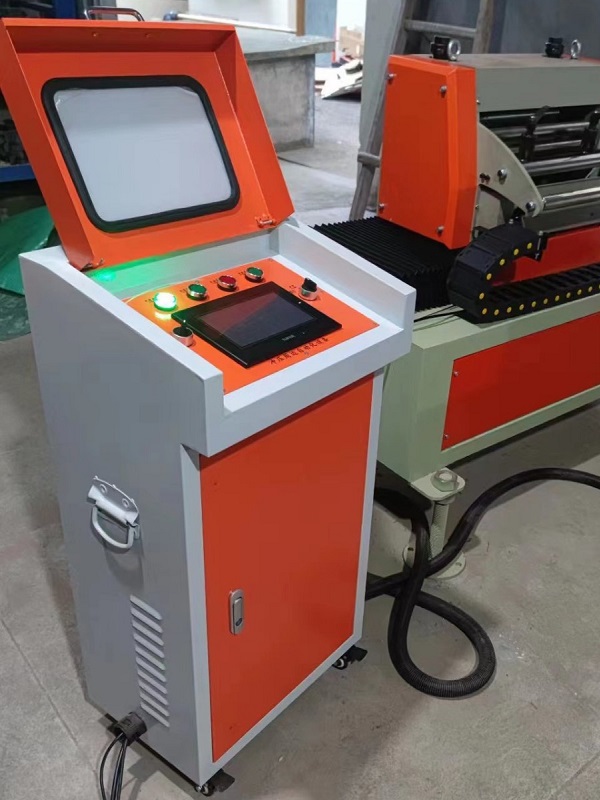

• Vollautomatische Steuerung: Verfügt über eine benutzerfreundliche Touchscreen-Oberfläche, die eine automatische Parameterberechnung und schnelle Einrichtung ermöglicht und so die Arbeitsbelastung des Bedieners minimiert.
• Kompaktes und flexibles Design: Kompakte Bauweise mit geringem Platzbedarf, anpassbar an verschiedene Werkstattlayouts. Das System kann entweder auf der Presse montiert oder unabhängig in einem Schrankformat installiert werden.

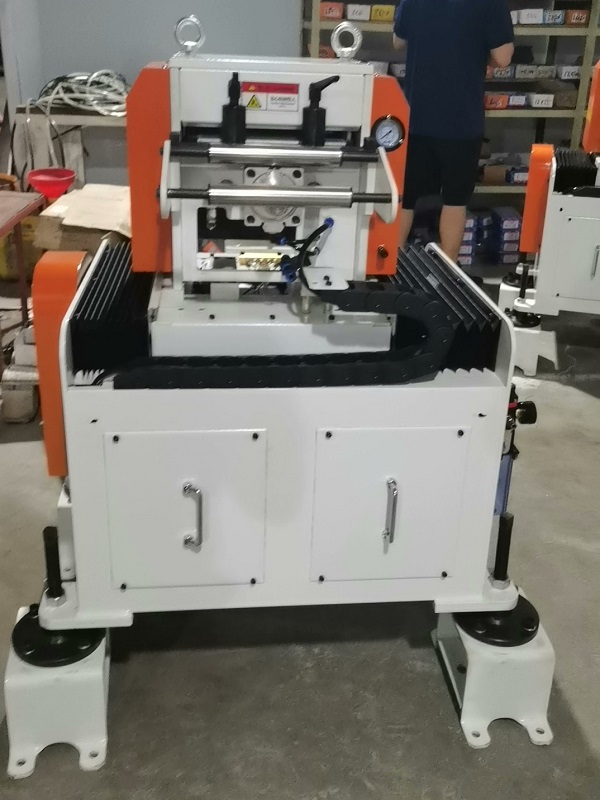

• Langlebige und zuverlässige Komponenten: Die Nivellierrollen bestehen aus gehärtetem Lagerstahl mit verchromter Oberfläche für dauerhafte Leistung. Kugelumlaufspindeln und Führungsschienen bestehen aus hochlegiertem Kohlenstoffstahl und bieten hohe Verschleißfestigkeit und langfristige Betriebsstabilität.

Typische Anwendungen

Der Zigzag NC Servo Feeder eignet sich für eine breite Palette von Stanzanwendungen in den folgenden Branchen:

• Motorstatoren und -rotoren, Kompressorgehäuse, Aluminiumrohlinge, Kochgeschirr, Beleuchtungsprodukte
• Haushaltsgeräte, Autoteile, Edelstahlgeschirr, Wasserpumpen, Heizungen, Feuerlöscher
• Lagerhalter, Filter, Kupplungsteile, Bremsscheiben, Radnaben, Elektronikgehäuse und mehr
