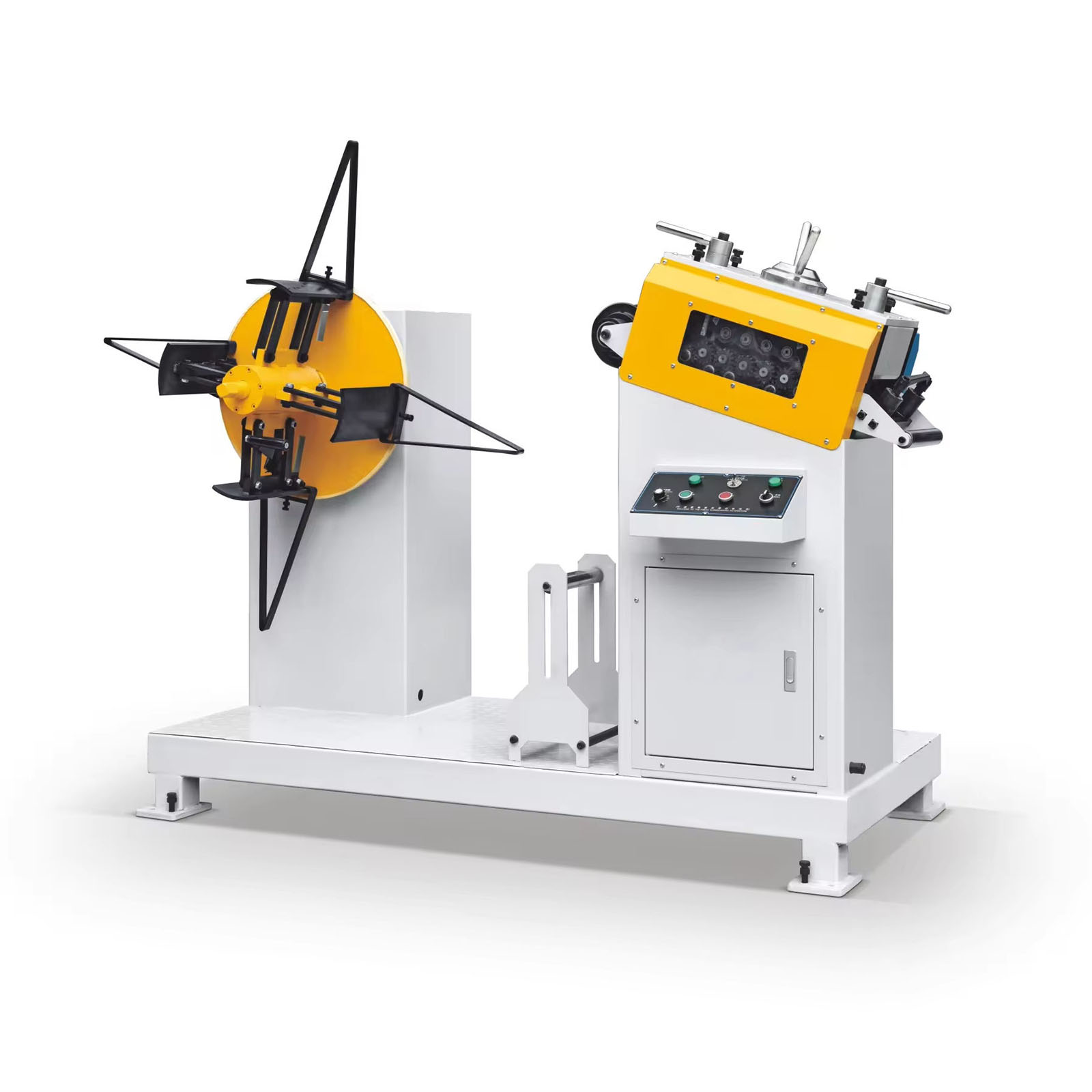

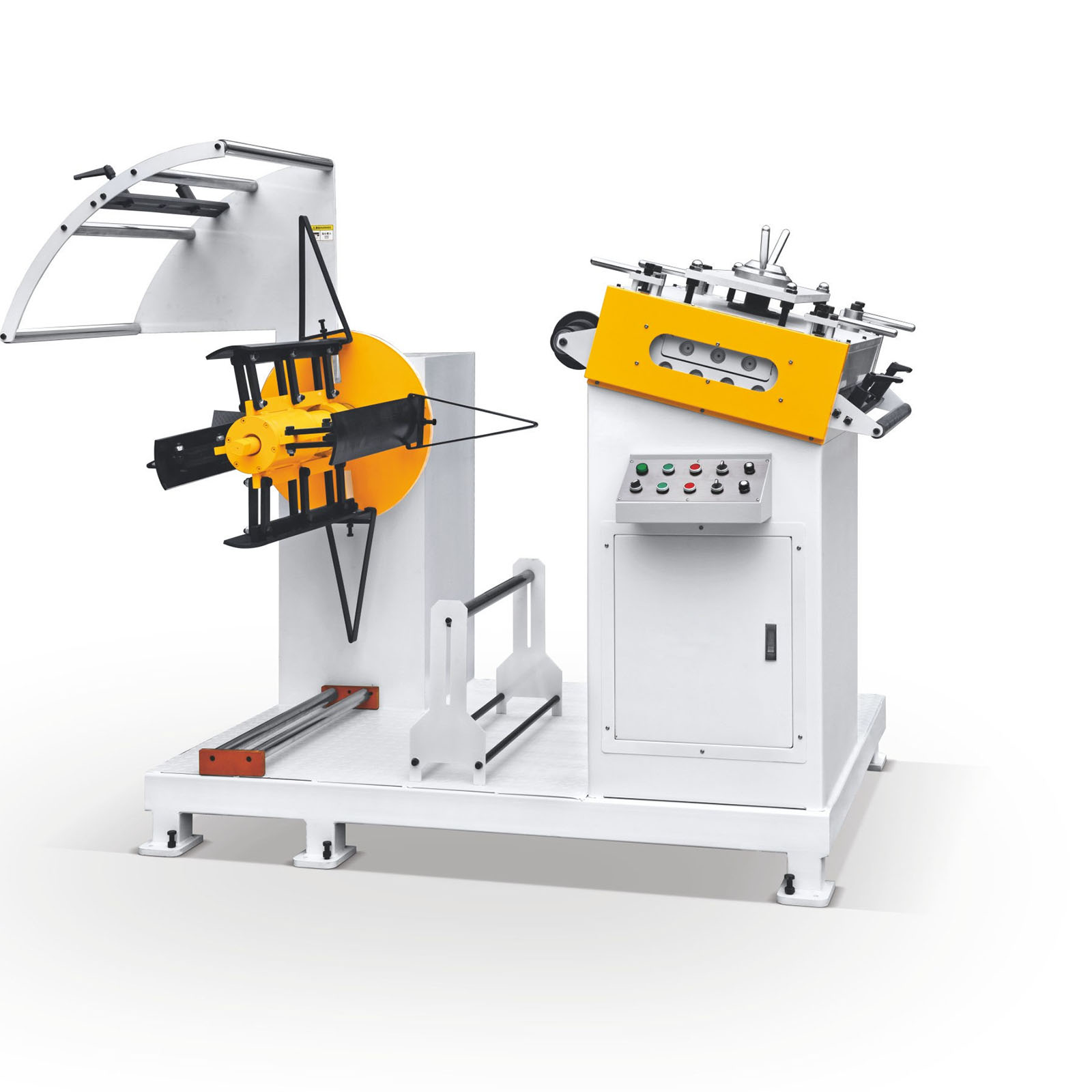

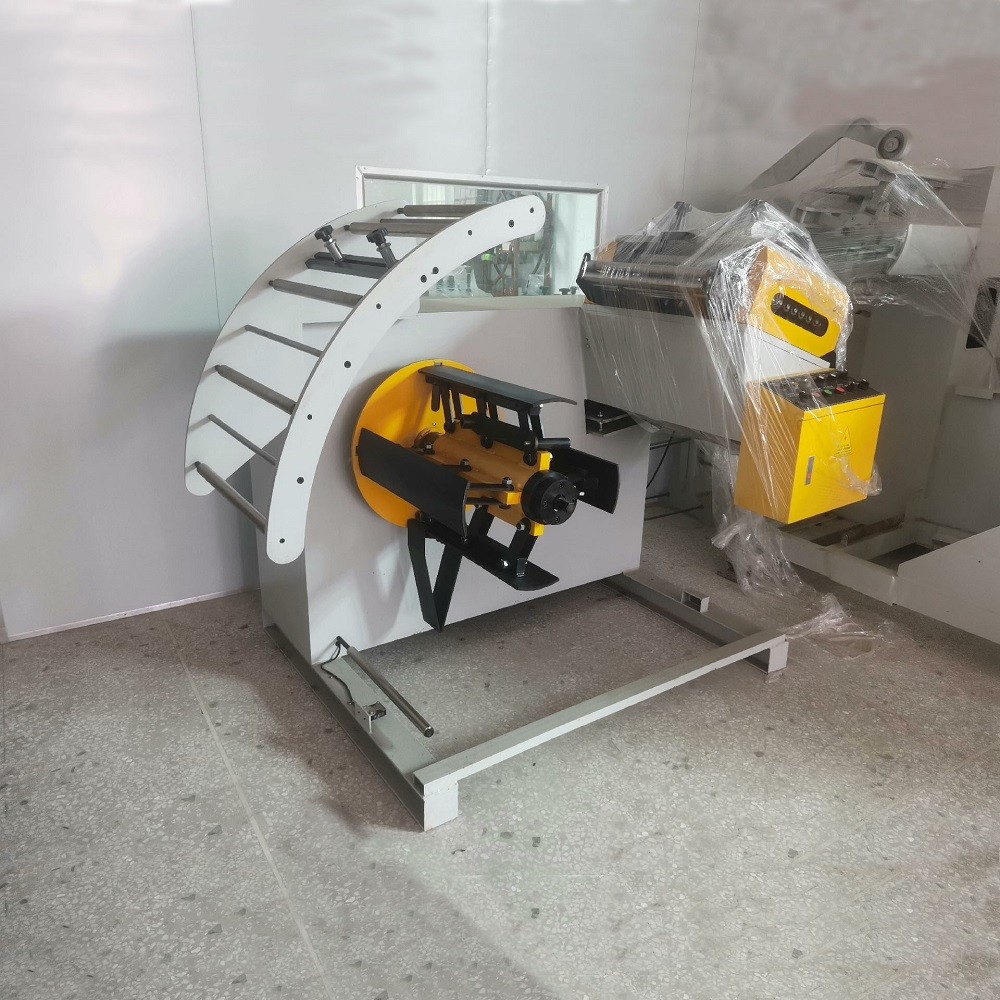

2-in-1-Abwickel- und Richtmaschine

2-in-1-Abwickel- und Richtmaschine img5
2-in-1-Abwickel- und Richtmaschine img4
2-in-1-Abwickel- und Richtmaschine img2
2-in-1-Abwickel- und Richtmaschine img3
2-in-1-Abwickel- und Richtmaschine img5
2-in-1-Abwickel- und Richtmaschine img4
2-in-1-Abwickel- und Richtmaschine img2
2-in-1-Abwickel- und Richtmaschine img3

Modellnummer: AEK-US-Serie

$8800.00$8600.00
(Referenzpreis)

Der 2-in-1-Abwickelhaspel-Richter integriert das Abwickeln von Coils und das Richten von Material in einer einzigen kompakten und effizienten Einheit und ist daher ideal für Metallstanzlinien in der Automobil-, Elektronik-, Geräte- und Hardware-Herstellungsindustrie.

Die Maschine arbeitet mit einer Standardliniengeschwindigkeit von 20 m/min, verfügt standardmäßig über eine manuelle Erweiterung (eine hydraulische Erweiterung ist optional erhältlich) und ist mit Messuhren für eine schnelle und genaue Nivellierung ausgestattet.

Es unterstützt Coilbreiten von 200 mm bis 600 mm, Materialstärken von 0,3 mm bis 3,2 mm und Coilgewichte bis zu 2000 kg.

Jetzt Anfrage senden

Empfohlene Videos

NC-Servo-Feeder mit Abwickelhaspel und Richtmaschine – Video

NC-Servo-Feeder mit Abwickelhaspel und Richtmaschine

NC Servo Decoiler Richtmaschine Feeder Video

NC Servo Abwickelhaspel Richtmaschine Zuführung

Hauptmerkmale der 2-in-1-Abwickel- und Richtmaschine

  • Hochpräzise Richtleistung: Ausgestattet mit 7 gehärteten Rollen (4 oben, 3 unten) aus wärmebehandeltem, hartverchromtem GCr15-Legierungsstahl (HRC58–62) für hervorragende Haltbarkeit und Kratzfestigkeit.
  • Stabiles und unabhängiges Kontrollsystem: Separate Motorsteuerschränke mit individuellen Wechselrichtern sorgen für einen reibungslosen Betrieb und verhindern Störungen.
  • Zuverlässiger Antriebsmechanismus: Kreuzgelenk und Zahnradgetriebe verringern den Verschleiß und minimieren das Risiko einer Beschädigung durch passive Rollenrotation.
  • Schnelle und einfache Anpassung: Messuhren ermöglichen eine schnelle Identifizierung von Nivellierungspunkten und genaue Richteinstellungen.
  • Breite Materialkompatibilität: Geeignet für HR-, CR-, Edelstahl-, Aluminium- und verzinkte Stahlspulen.
  • Langlebige und robuste Konstruktion: CNC-gefräste Komponenten gewährleisten strukturelle Festigkeit und Langzeitstabilität.
  • Flexible Fütterungskontrolle: Automatische Zuführung, synchronisiert mit der Liniengeschwindigkeit für einen effizienten Betrieb.
  • Einfache Wartung und Sicherheitsfunktionen: Optionaler Pressarm, Schutzabdeckungen und Sicherheitssensoren erhältlich.

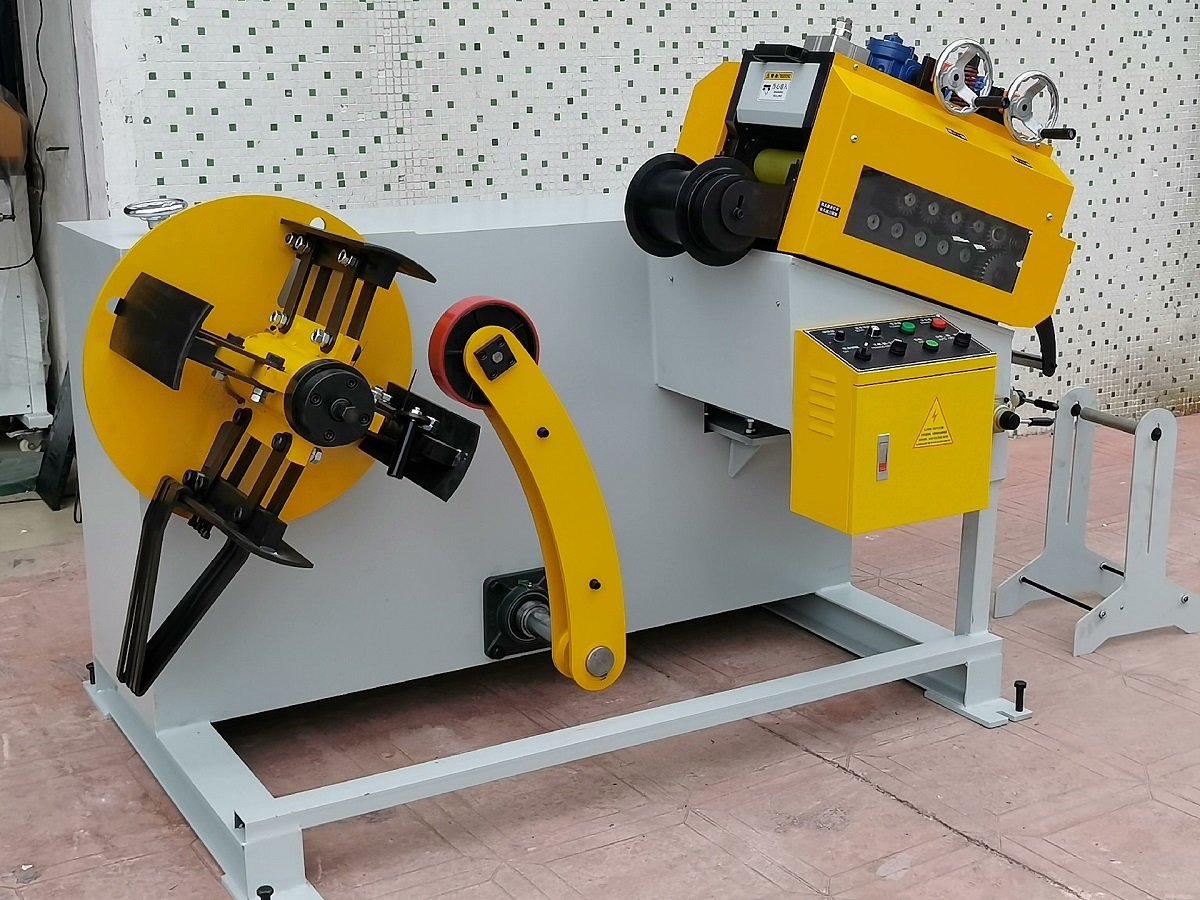

Abwickler und Richtmaschine für die Nummernschildproduktion alekvs

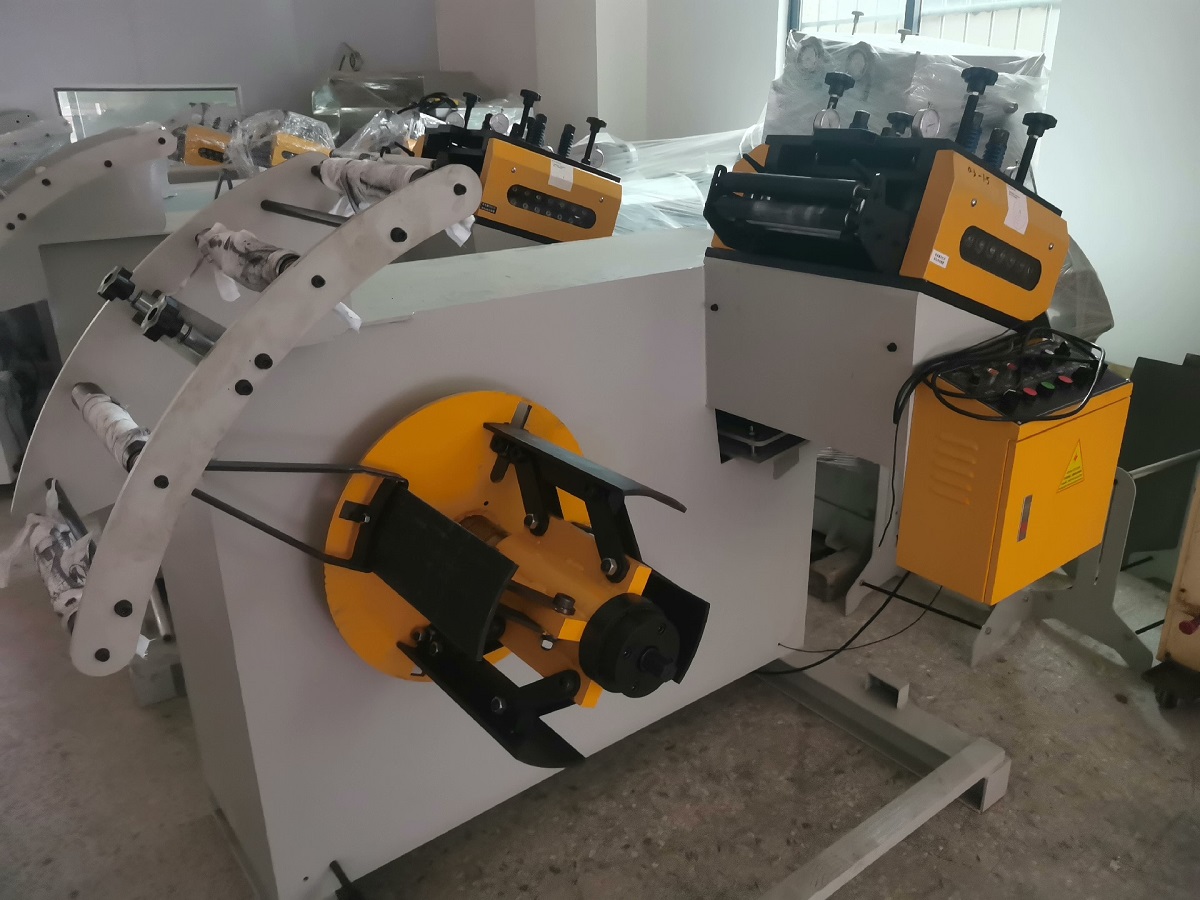

Abwickler und Richtmaschine 2 in 1 für 400mm Coilbreite

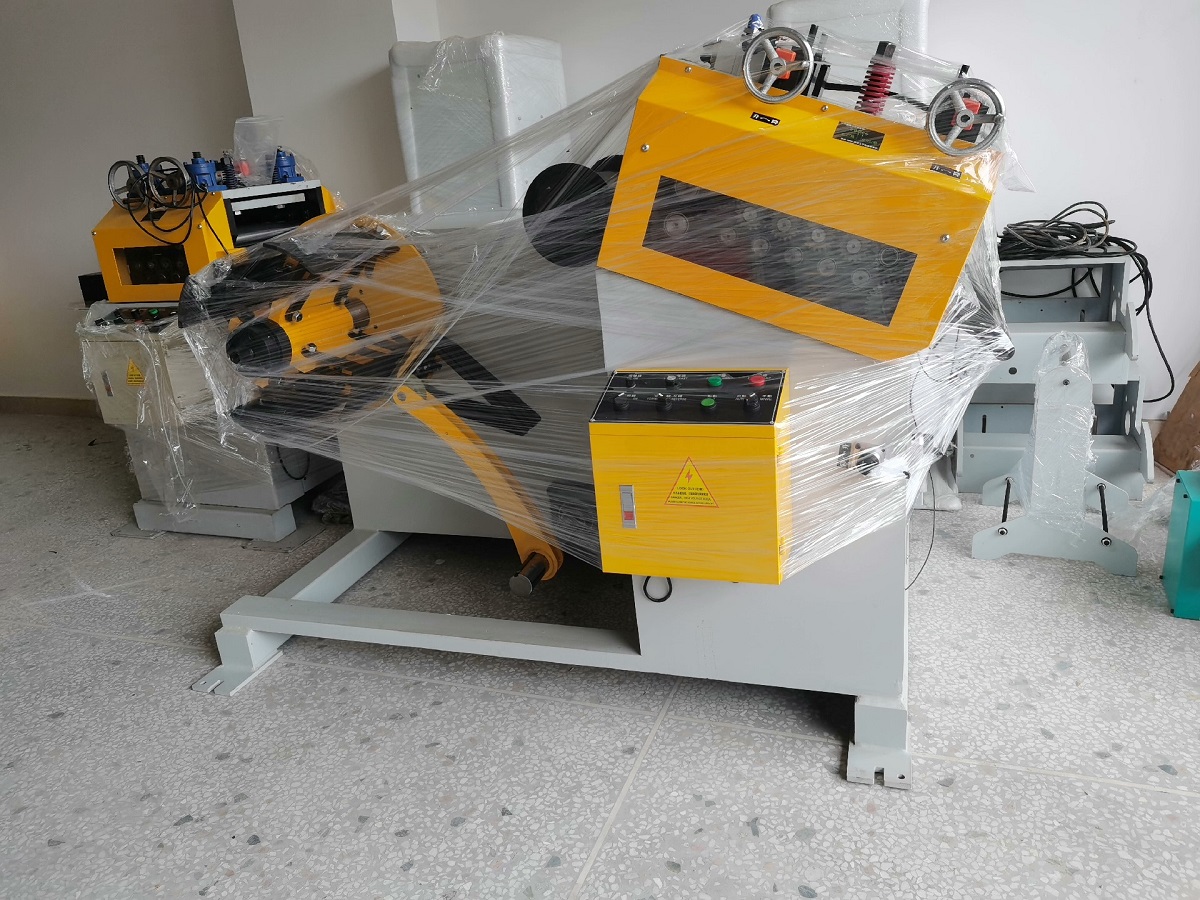

in 1 Blechabwickler-Richtgerät-Paket

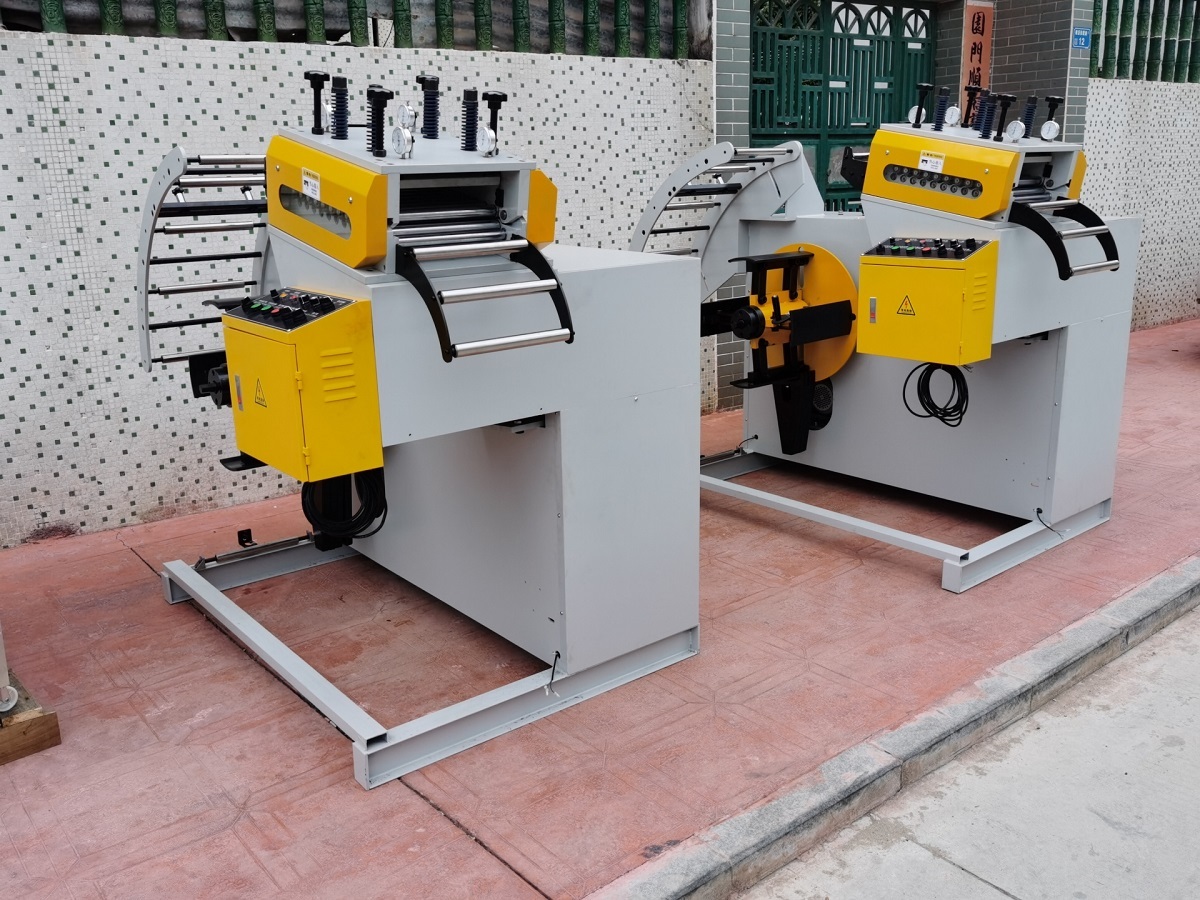

2-in-1-Abwickler/Richtmaschine mit NC-Servo-Zuführung

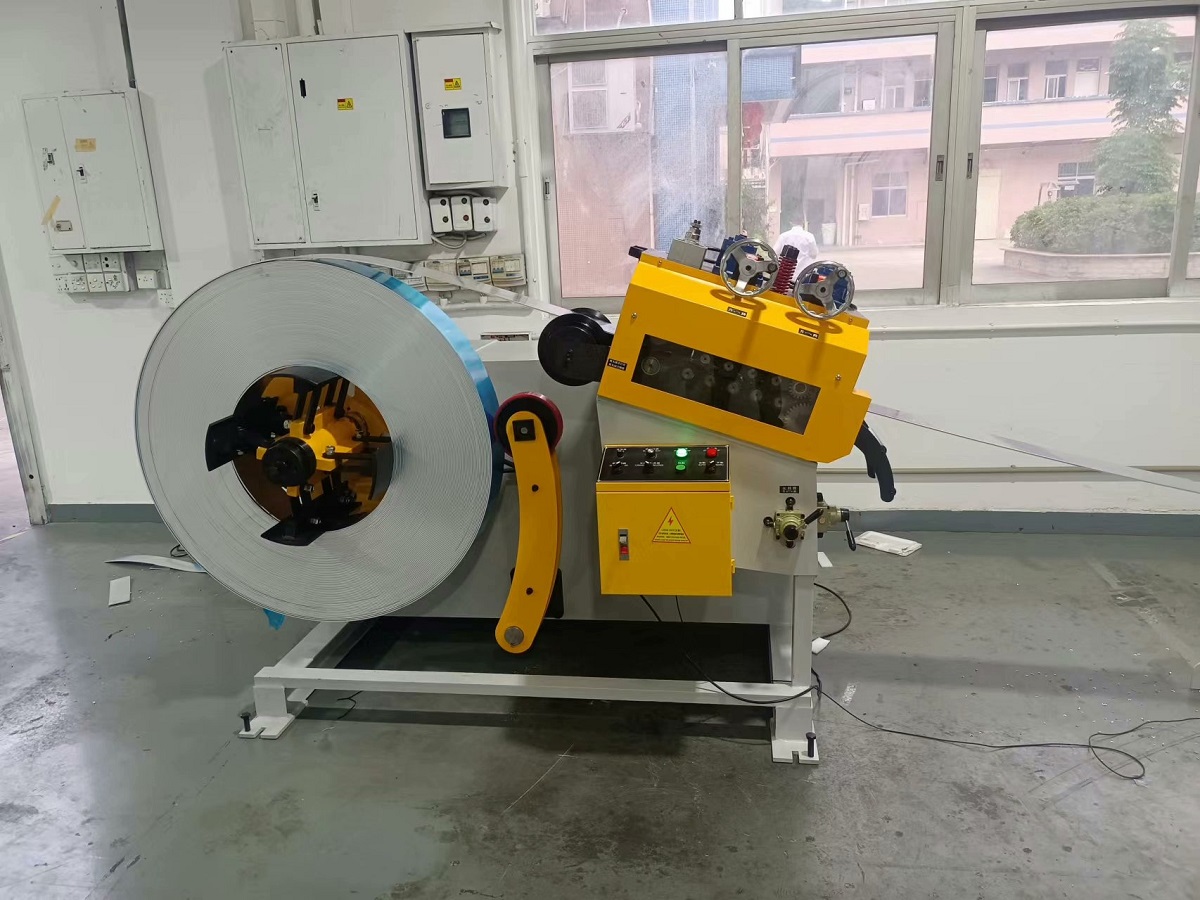

2-in-1-Abwickel- und Richtmaschine mit Zuführung für effiziente Pressenlinien

Typische Anwendungslinie

  • Schritt 1: Abwickelhaspel-Richtgerät – lädt und richtet die Spule
  • Schritt 2: NC-Servo-Feeder – führt die Spule in die Presse ein
  • Schritt 3: Kraftpresse – führt den Stanzvorgang durch

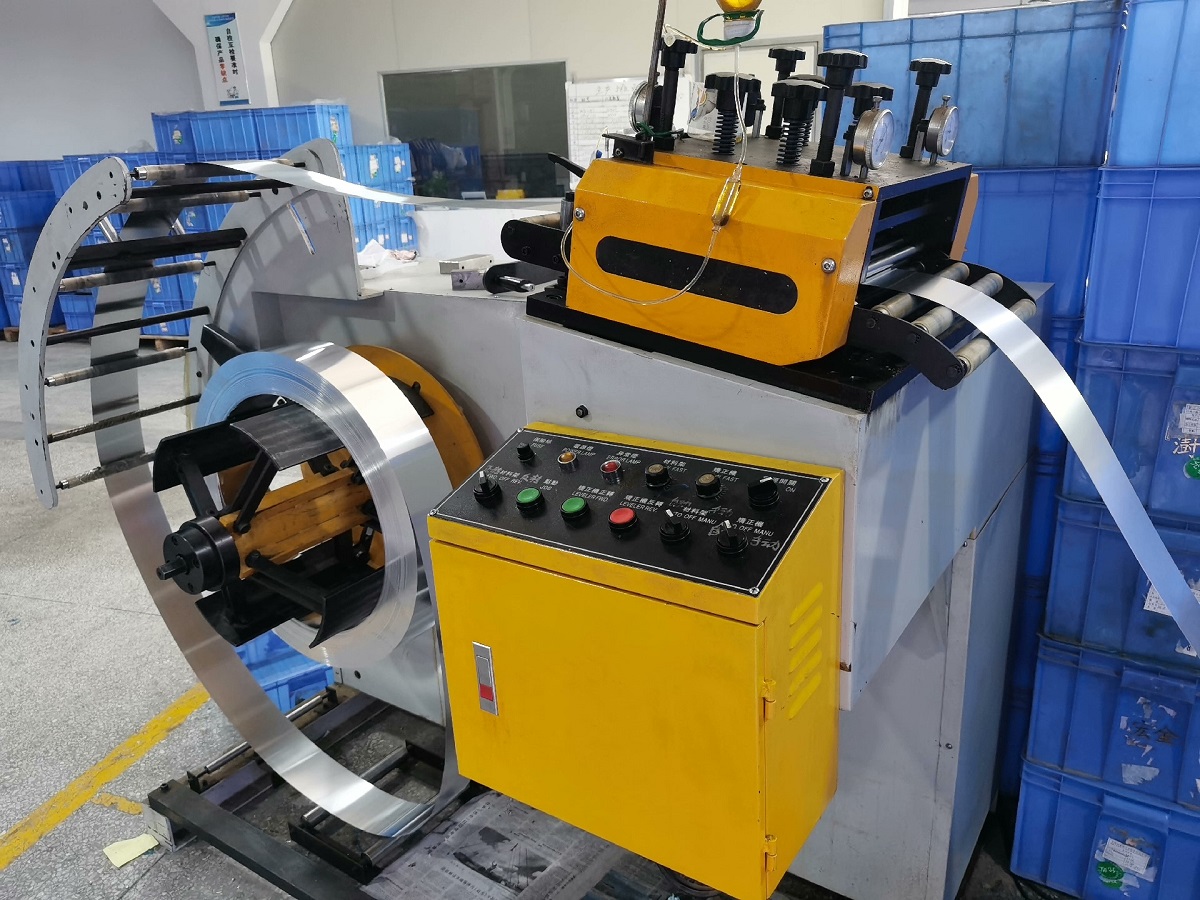

Metallcoil-Abwickler-Richtgerät für Coil-Zuführsystem

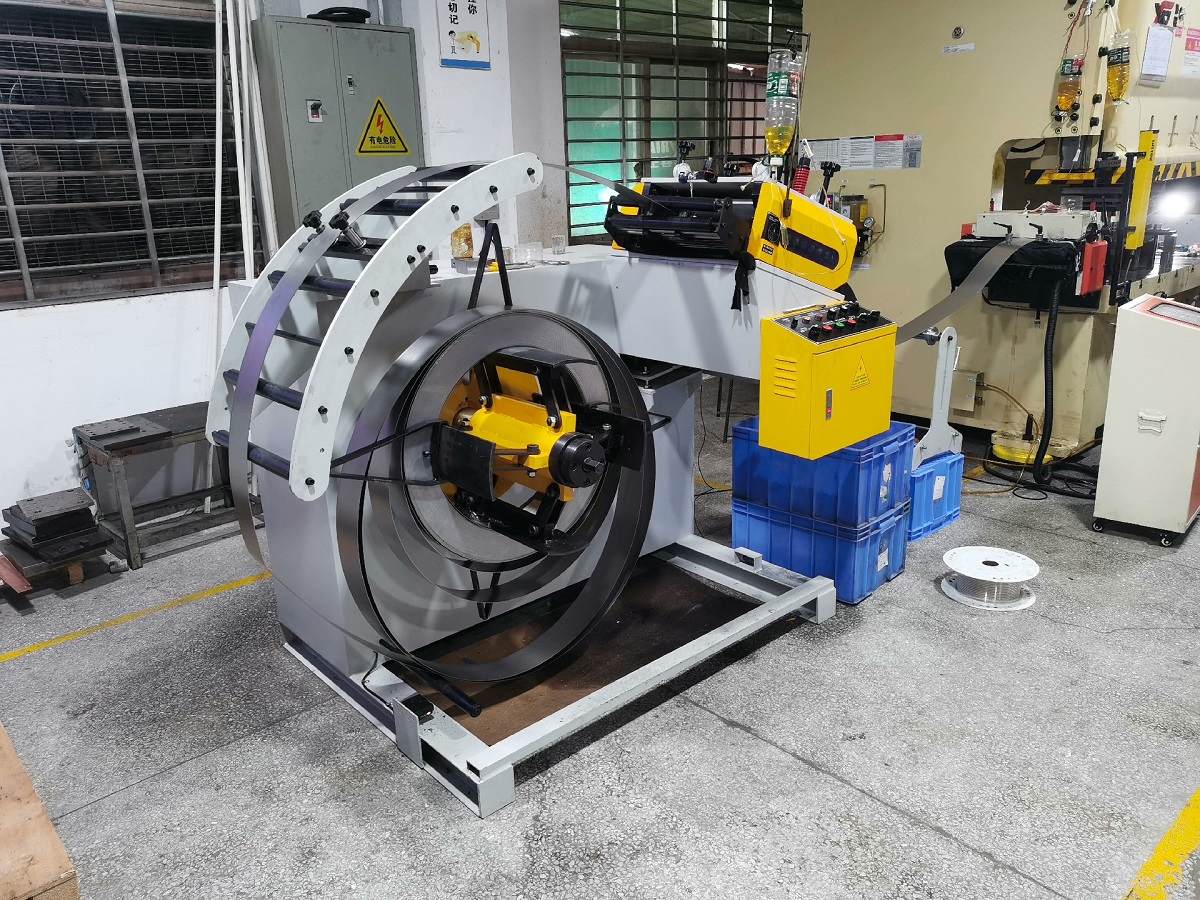

Blechabwickelhaspel-Richtmaschine für die Nummernschildproduktion

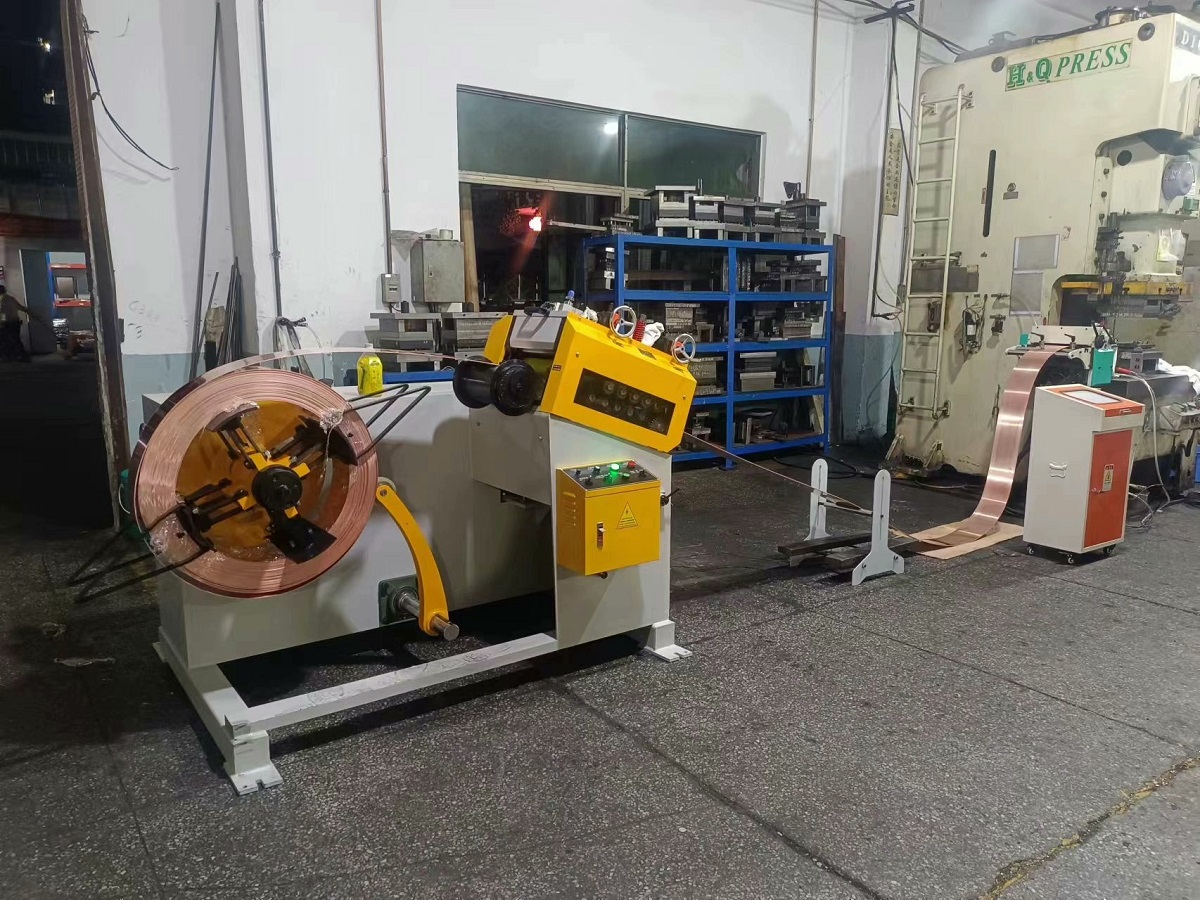

Automatischer 2-in-1-Abwickler/Richter mit Servo-Zuführung für Coil-Linie

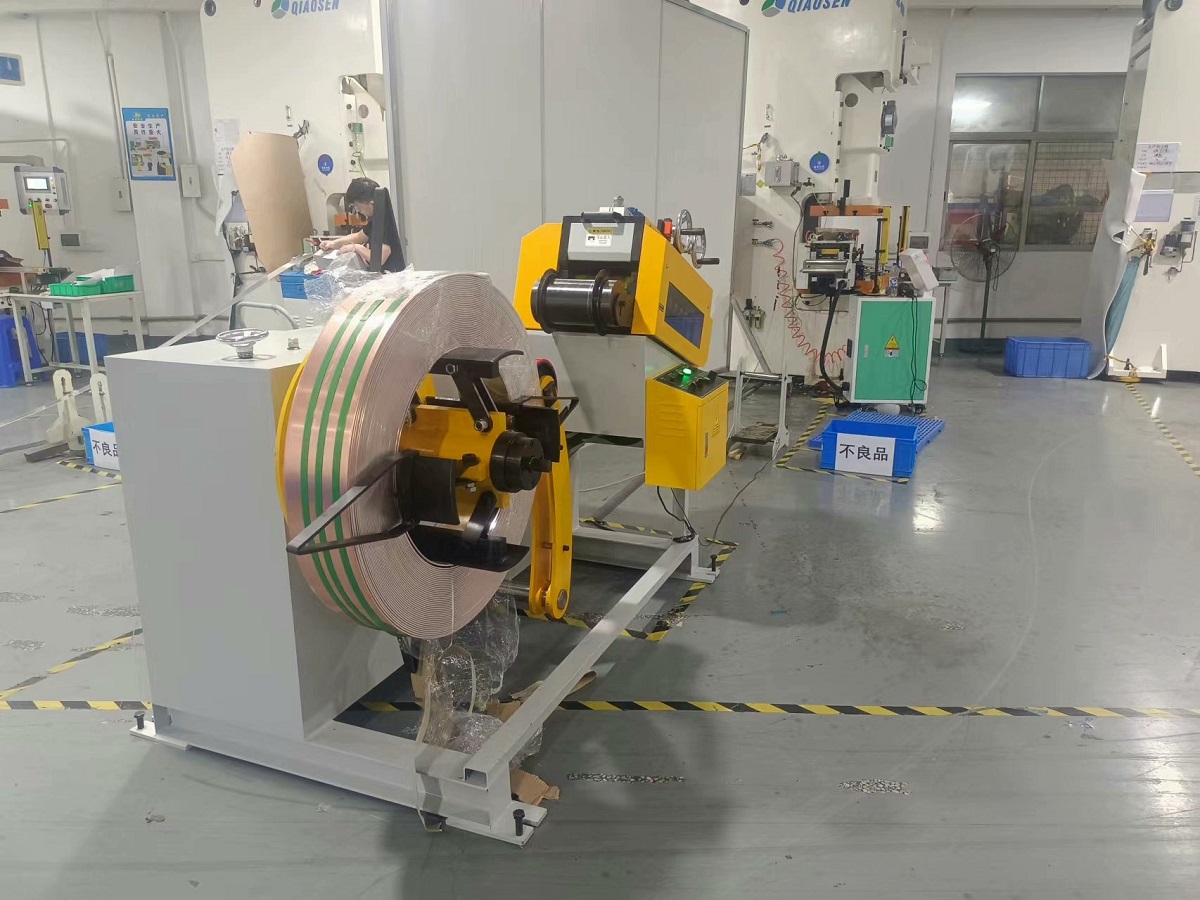

2-in-1-Abwickler/Richtmaschine mit NC-Servo-Zuführung für Stanzmaschinen

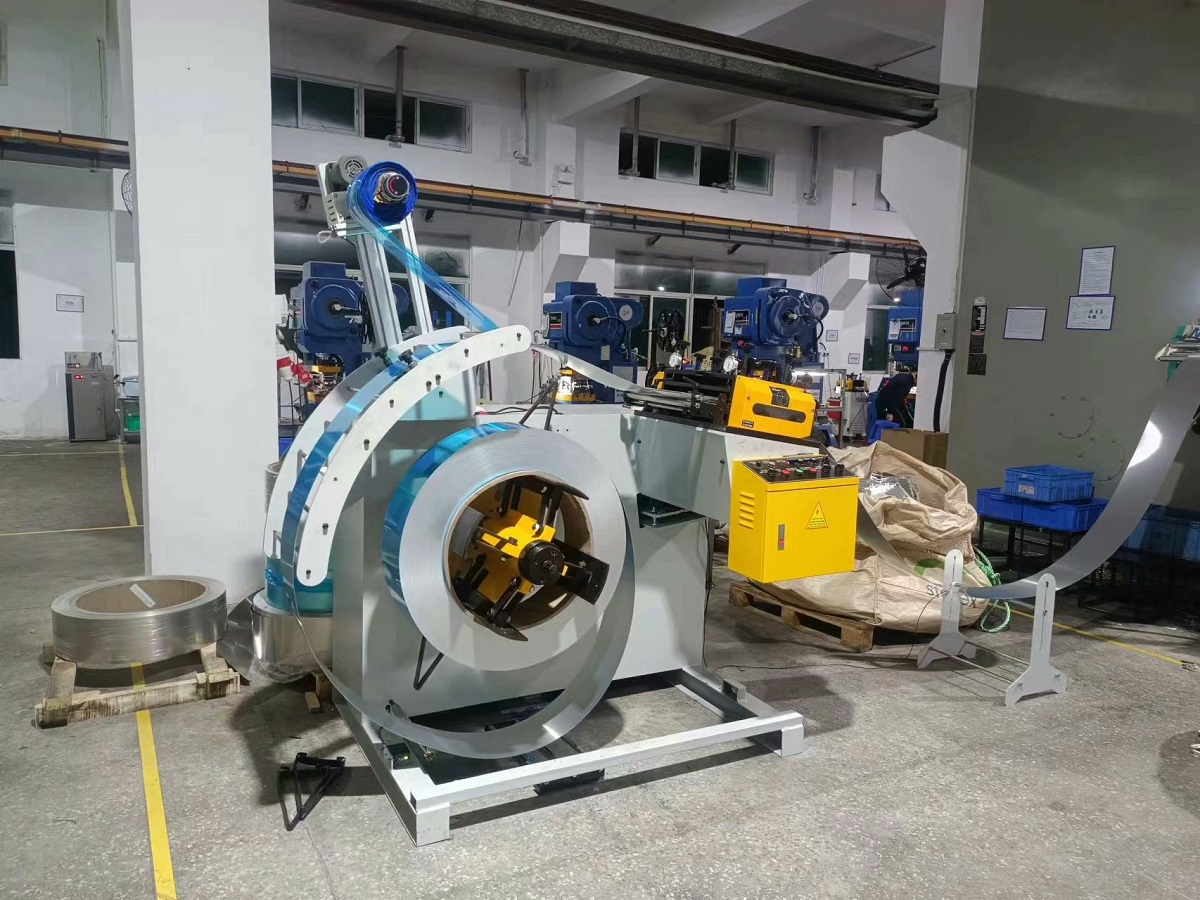

2-in-1-Abwickler und Richtmaschine für Stahlcoils zur Handhabung von Coils

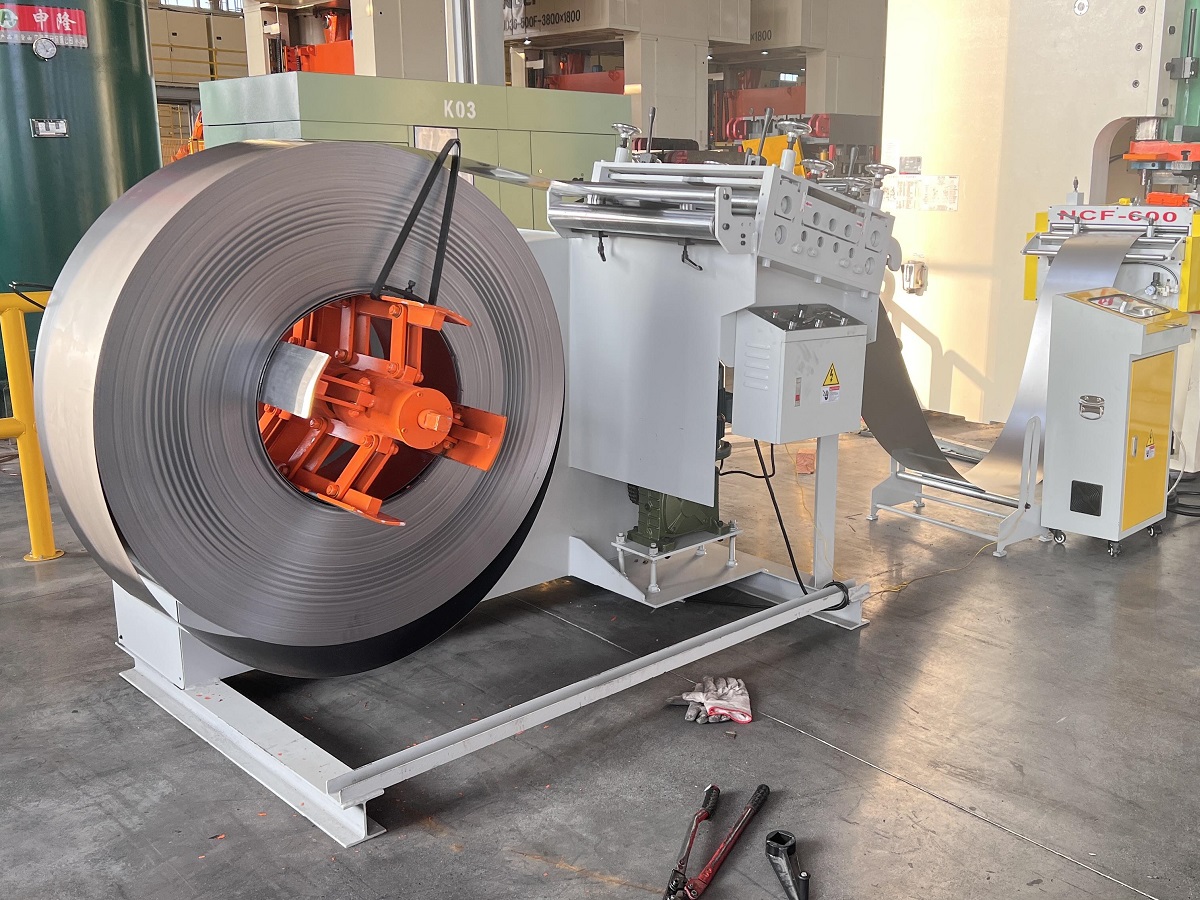

2-in-1-Abwickelhaspel und Richtmaschine für dünne Metallspulen

Anpassbare Optionen

Erhältlich mit hydraulischer Haspelerweiterung, pneumatischem Pressarm, Wechselstrommotor mit Wechselrichter und verschiedenen Konfigurationen zur Erfüllung spezifischer Produktionsanforderungen.

Optionale Teile

  • Pneumatischer Pressarm
  • Hydraulischer Dehndorn
  • Wechselstrommotor + Wechselrichter
  • Schleifensteuerungssystem
  • Fernbedienungsgriff

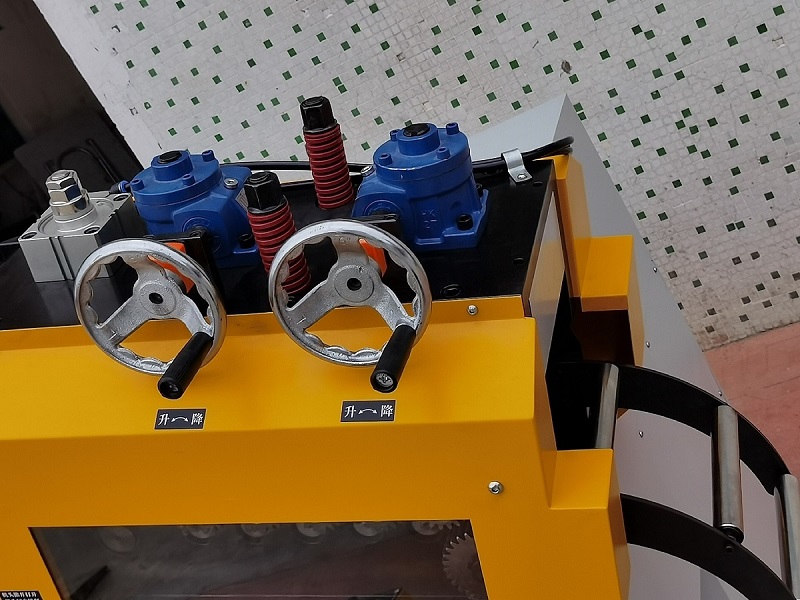

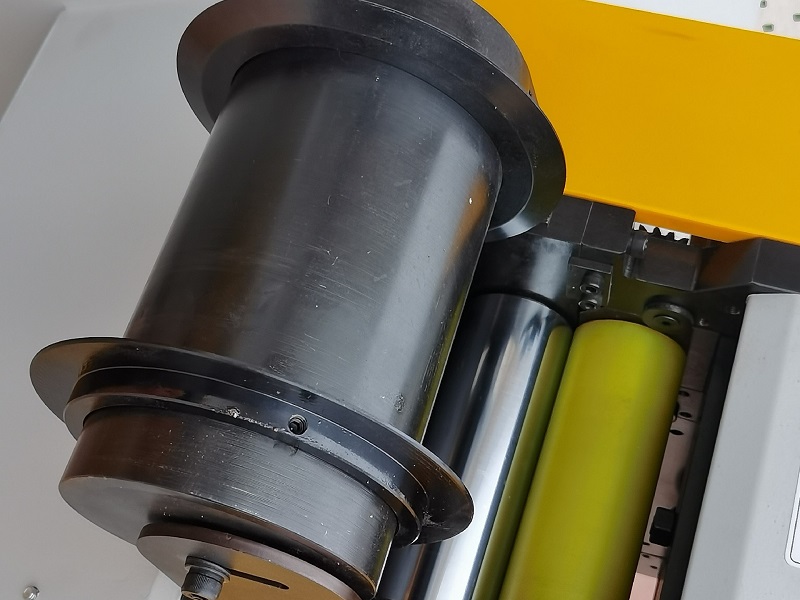

Richtrollenteil
Druck auf die obere und untere Richtwalze, Abstandseinstellung und Schneckengetriebeeinstellung

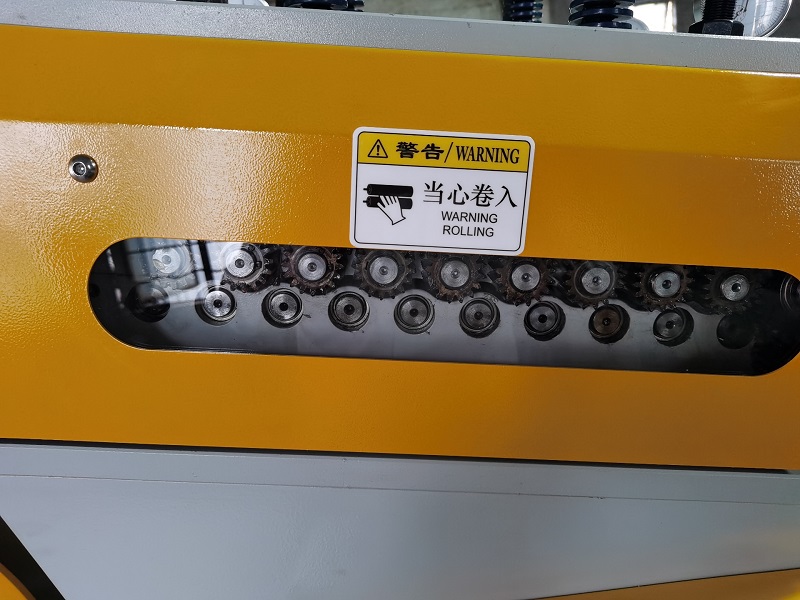

Getriebeteil

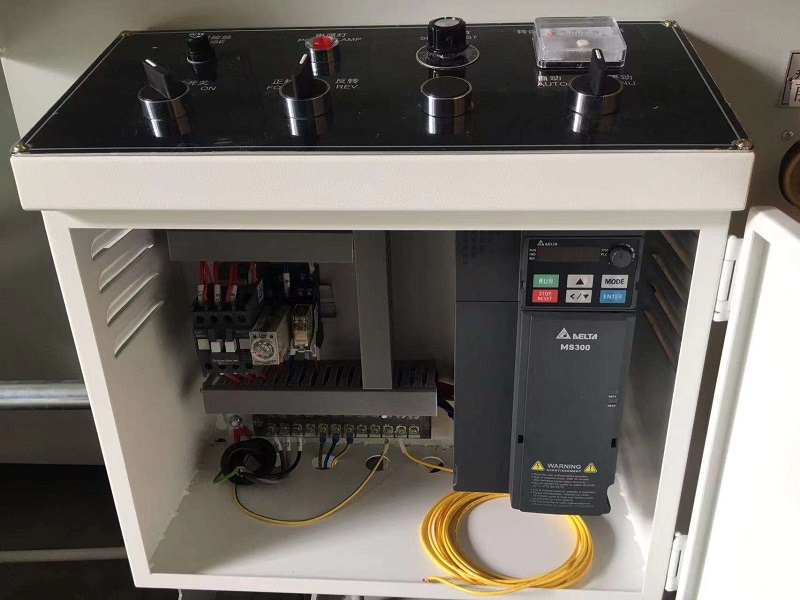

elektrische Komponenten 2

Abwickelhaspel Und Haarglätter Weit verbreitet in:

  • LED-Teile
  • Automobilstanzen
  • Elektronik und Gerätekomponenten
  • Allgemeine Metallbeschlagproduktion
Modell AEK-US-200 AEK-US-300 AEK-US-400 AEK-US-500 AEK-US-600
Max. Spulenbreite 200 mm 300 mm 400 mm 500 mm 600 mm
Spulendicke 0,3–3,2 mm
Spuleninnendurchmesser 460-520 mm
Spulenaußendurchmesser 1200 mm
Ladekapazität 800 kg 1000 kg 1500 kg 2000 kg 2000 kg
Erweiterungsstil Manuelle Expansion/Hydraulische Expansion
Richtrolle Ø48mm*7Stk
Abwicklermotor ohne
Glätteisenmotor 1 PS 1 PS 2 PS 2 PS 2 PS
Walzenpressverfahren Pneumatische Stange
Rollenverstellweg Exzentrische Turbinenschneckenverstellung
Wechselrichter Delta, Taiwan
Vorschubgeschwindigkeit 16 m/min
Pressarm Optional
